渦街流量計，你想知道的全在這里了
時間：2019-11-06 05:11:50
點擊：0 次
渦街流量計是一種差壓測量流量計，可同時測量液體和氣體流量。渦街用于連續流量測量。
原理：

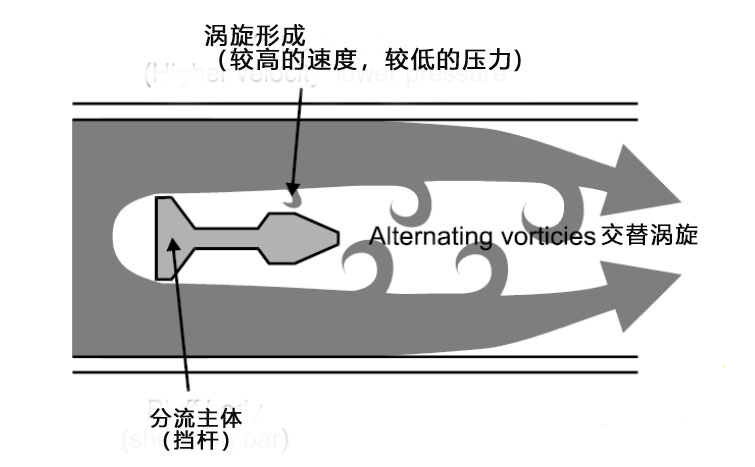

當氣流通過靜止的物體或鈍體并導致在其下游形成漩渦（稱為渦旋）時。每個渦流將形成，然后從物體上脫離并繼續與流動的氣體或液體一起移動，一次一次交替發生。隨著渦流的形成和脫落，壓差會發生變化。該壓力變化用于以與渦流脫落成比例的頻率來驅動密封傳感器
調味醬測量的原理基于西奧多middot;馮middot;卡曼（Theodore von Karman）的理論。卡曼頻率是f與速度V成正比，因此可以通過測量卡曼渦旋頻率來獲得流量：
f = StV / d
f =渦旋頻率
St = Strouhal的數字無量綱
V =中等流速
d =三角形素數的寬度

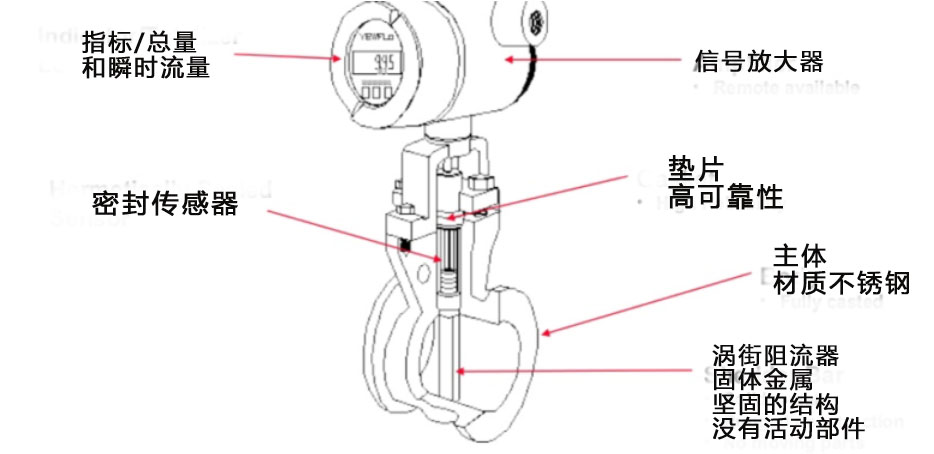

施工與工作：
阻流體固定在流的中心，流體從旁流體流過。 隨著渦流的形成和脫落，壓差會發生變化。 該壓力變化用于以與渦旋脫落成比例的頻率來致動密封傳感器。 渦街流量計隨附有傳感器。

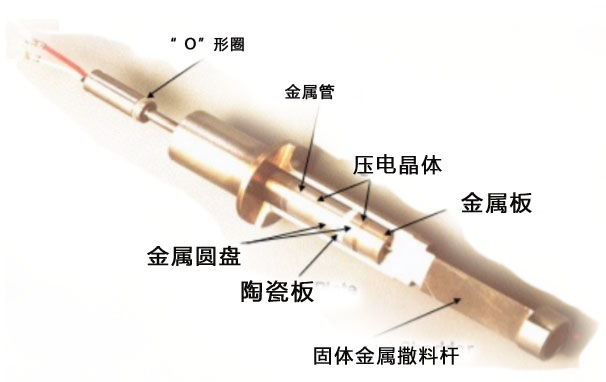

渦街流量計中使用的壓力傳感器不是標準差壓變送器，因為渦街頻率太高，無法被此類笨重的儀器成功檢測到。 相反，傳感器通常是壓電晶體。

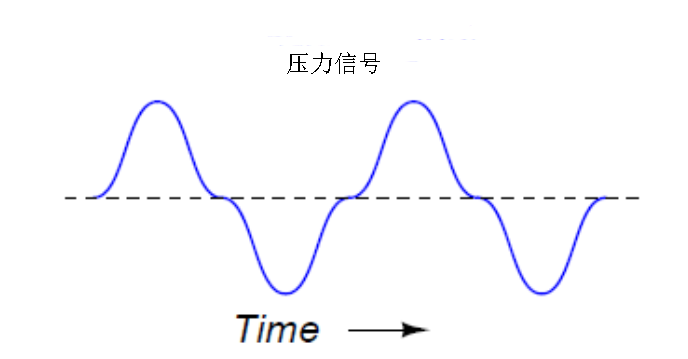

這是安裝在渦流儀中的金屬棒，否則是傳感器部分。 篩桿垂直于水流安裝。 如果壓差傳感器以固定的方向直接安裝在固定物體的下游，可以檢測到通過的渦流作為壓力變化，則交流信號將被檢測到：
產生的交替信號的頻率與流經泄油桿的流體的流速成正比。由于檢測到的壓力波的幅度無關緊要，因此不需要校準這些壓力傳感器。僅波浪的頻率對測量流量很重要。
有鈍體，有不同形狀的圓柱體，三角形，矩形，漩渦形等。
以上即是渦輪流量計，你想知道的全在這里了的全部內容了，如果您有別的疑問或者是選購問題，請直接聯系鏨科工作人員詳詢。
