基本介紹：

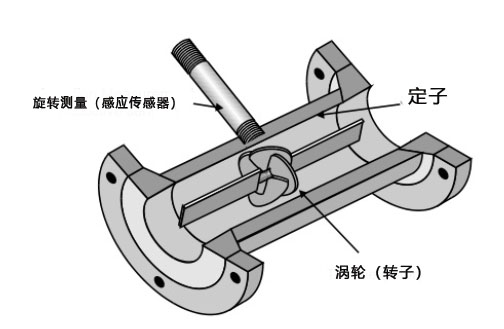

渦輪流量計具有安裝在轉子上的葉片，當流體推動葉片時，葉片會旋轉。他們的工作原理與螺旋槳系統相反。而在螺旋槳系統中，螺旋槳驅動氣流，在這種情況下，氣流驅動并旋轉螺旋槳。由于不再推動流體，因此現在稱為渦輪機。
渦輪的旋轉速度與流體的速度成正比。使用不同的方法來傳達轉速信息。通常的方法是通過電氣方式進行磁拾取或感應接近
開關在轉子葉片旋轉時對其進行檢測。當轉子上的每個葉片尖端通過線圈時，它會改變磁通量并產生脈沖。脈沖率與流量成正比。
由于渦輪機的旋轉是通過非接觸式測量的，因此在管道中無需分接點。因此，壓力不是問題，實際上可以施加9300psi的壓力而沒有任何問題，但這當然取決于管道直徑和結構材料。
溫度限制僅由結構材料的限制來施加。為了減少損失或過程溫度的變化，可使用渦輪流量計，該流量計可承受較大的溫度變化。
渦輪流量計需要良好的層流。實際上，要求流量計的上游的直管直徑為10，下游的直管直徑不少于5。因此，它們對于渦旋流是不準確的。
不建議將它們與高粘度流體一起使用，因?yàn)榱黧w的高摩擦力會導致過多的損失，因?yàn)闇u輪機會成為過多的障礙物。使用這種儀表必須知道液體的粘度。它們也容易受到腐蝕和損壞。每個儀表必須對其進行校準再投入使用。
優點
/定義粘度和測量范圍的高精度，可重復性和可調節性。
/流體測量的溫度范圍：-220oC至+ 350oC。
/超高壓能力：9300psi。
/非導電液體的測量。
/加熱測量裝置的能力。
/適用于極低的流量。
缺點
/不適合高粘度液體。
/必須知道粘度。
/直管上游需要10直徑，下游需要5直徑。
/對回旋液體無效。
/僅適用于清潔的液體和氣體。
/管道系統不得振動。
/對測量范圍和粘度至關重要的規格。
應用限制
由于渦輪流量計依靠流量，因此它們確實吸收了流量中的一些壓力以推動渦輪。在最大流速下，壓降通常約為20至30 kPa，并且會根據流速而變化。
