渦街流量計的工作原理是什么？
時間：2019-08-23 03:08:20
點擊：0 次
渦街流量計可用于各種流體，即液體，氣體和蒸汽。雖然需要經過驗證才能滿足特定應用的要求，但是一般在工業中，都會被視為首選產品。
渦流計基本上是頻率計，因為它們測量由”鈍體”或”脫落桿”產生的渦流的頻率。
渦流只會從一定的速度（重新編號）開始，因此渦流計將具有一個被稱為”截止”點的升高的零點。在速度變?yōu)榱阒埃瑑x表輸出將被切割為零。

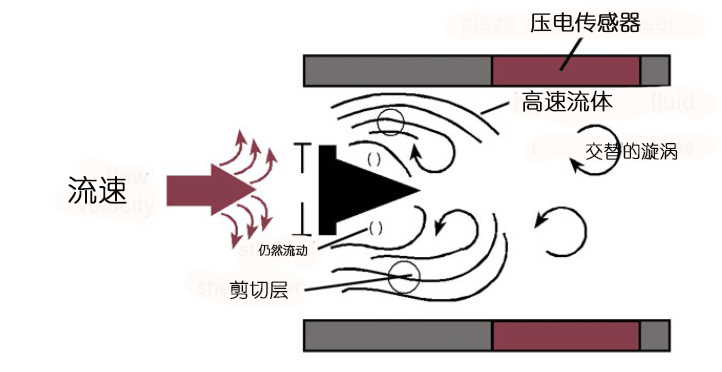

渦流示意圖
在一定的回流（上方截止點），一些渦流計可能產生輸出信號，這可能導致錯誤的解釋。
渦流流量計是實際的體積流量計，如孔板流量計。這些像孔板米一樣的侵入式儀表會在流量增加時導致壓力下降，從而導致永久性損失。因此，接近其沸點的液體會在儀表上的壓力下降到低于液體的蒸汽壓力時引入空化。
一旦壓力恢復到高于蒸汽壓力，氣泡就會形成。氣蝕導致儀表發生故障，應始終避免。
以一定速度流動并通過固定障礙物的流體產生渦流。渦流的產生被稱為卡曼的漩渦，漩渦的頂點將是近似的。虛張聲勢體下游1.2D。
一旦拉伸的導線開始在氣流中振動，頻率將與氣流速度成正比，
St = f * d / V0（無尺寸）
St = Strouhal的號碼
f =電線頻率
d =電線直徑
V0 =速度

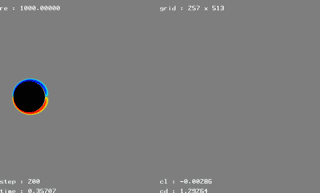

這種現象被稱為”渦旋脫落”，渦旋列被稱為”卡曼的渦街”。
渦旋脫落的頻率是流體速度的直接線性函數，頻率取決于阻流體的形狀和面寬。由于管道的阻塞寬度和內徑或多或少是恒定的，因此頻率由以下表達式給出 -
F =（圣* V）/ C * d
f =渦旋頻率，Hz
St = strouhal的數量，維數更少
V =梭口桿處的流體速度，m / s
D =管道的內徑，m
c =常數（比率d / D）
d =棚桿的面寬，m
渦流流量計上的壓力損失梯度將具有與孔板流量計相似的形狀。壓力的最低點將位于脫落桿處（與孔板流量計的靜脈收縮率相當）。這個壓力點下游將逐漸恢復，最終導致永久壓力損失。為了避免氣蝕，靜脈收縮時的壓力損失是有意義的。
確保不發生氣穴現象所需的最小背壓是：
Pmin = 3.2 * Pdel + 1.25 * Pv
Pmin =流量計下游五個管道直徑的最小所需壓力
Pdel =以巴為單位計算的永久壓力損失
Pv =在工作溫度下的蒸汽壓力，單位為bar
請記住 - 對于大多數渦流流量計，d / D將具有范圍，0.22 - 0.26，并且頻率od渦旋將取決于儀表的尺寸，更大的儀表，更低的頻率。因此，渦街流量計的最大直徑受到限制，因為儀表的分辨率可能成為一個問題。出于控制目的。
為了克服這個問題，使用了車載數字乘法器，它將乘以渦流頻率而沒有額外的誤差。
頻率感應原理
壓電傳感器 - 一對壓電電子晶體內置于棚桿中。由于脫落桿將受到由脫落頻率引起的交替力，壓電晶體也將如此。
可變電容傳感器 - 一對可變電容傳感器內置于梭口桿中。由于脫落頻率將導致由于力引起的交替微動，因此電容器將相應地改變其電容。
