渦街流量計對管道的要求是什么？
時間：2019-09-10 11:09:55
點擊：0 次
按管道尺寸確定渦流流量計的尺寸是不好的做法。線徑渦流計可能根本不起作用。如果流量范圍未知，首先進行一些近似測量（使用便攜式皮托管或夾式超聲波設備）。大約一半的渦街流量計需要通過同心減速器和膨脹器對超大型工藝管道進行”縮頸”（圖4）。即使安裝了流量矯直裝置，安裝也需要一些直的（松弛）管道。
渦街流量計需要一個發展良好且對稱的流速剖面，沒有任何變形或漩渦。這需要在儀表的上游和下游使用相對長的直管道來調節流量。與渦流流量計類似的旋流流量計包含流動矯直元件，因此需要較少的直管。
渦流流量計的管道直管長度必須與流量計相同，其長度應與beta;比率為0.7的孔板安裝所需的長度大致相同。大多數渦街流量計制造商建議控制閥下游最小長度為30管道直徑，儀表和下游壓力接頭之間的管道直徑為3到4。溫度元件應該很小，并且下游的管道直徑長度為5-6。
渦流流量計通常必須小于管線尺寸。安裝應使儀表在零流量時保持充滿液體。

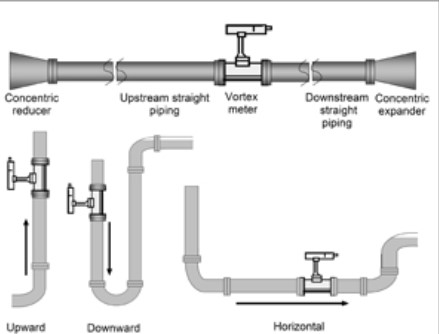

渦街流量計管道要求
圖中.渦街流量計通常必須小于管道尺寸。安裝應使儀表在零流量時保持充滿液體。
只要管道保持充滿，渦流流量計可以垂直，水平或任何角度安裝。將儀表安裝在垂直線上并向上流動將始終保持管道充滿。當流動在垂直線上水平或向下時，保持下游管道升高以捕獲流體。使用止回閥在無流量條件下保持管道充滿液體。如果在特定管道配置中更換儀表需要停止流量，可以在儀表周圍安裝阻塞閥和旁通閥。
配合法蘭（在Schedule 40或Schedule 80配合管道上）必須具有與渦街流量計相同的直徑和光滑孔。使用焊接法蘭而不是減少法蘭。確保配合管的內表面沒有軋制氧化皮，凹坑，孔，擴孔刻痕和凸起，上游四個管道直徑和儀表下游兩個管道直徑。儀表的孔，墊圈和相鄰的管道必須仔細對齊，以消除任何障礙物或臺階。
您可以通過支撐儀表兩側的管道或通過旋轉儀表來避免管道過度振動，從而將傳感器移出振動平面。由于閥門抖動，蒸汽疏水閥或泵引起的過程噪音會導致在無流量條件下的高讀數或非零讀數。大多數儀表電子設備允許增加噪聲濾波器設置，但增加的噪聲降低通常也會降低儀表的低流量靈敏度。一種選擇是將儀表重新定位到過程中噪聲較小的部分。
