如何用流量計測量溪水旁流中的流量？
時間：2019-10-16 04:10:32
點擊：0 次
如何用流量計測量旁流中的流量。通常我們已經看到的水流測量是在下面的位置中：
在喉嚨里
在會聚部分（隨機位置）
在距離為2/3的會聚段中，會聚段的長度是從笛口沿水槽的縱軸測得的
在會聚區的2/3距離處，會聚壁的長度是從喉部測得的
煙道入口的上游
但是哪個是對的？他們可以嗎？他們都不對嗎？
請記住：
在自由流動條件下，短喉的水槽（例如Parshall）控制著產生曲線流的水槽區域中的水流。這樣，只有一個測量點保持了液位與流量的關系。這一點在亞臨界流向臨界流加速的區域內。
因此，只有一個正確的位置可以測量Parshall槽中的液位/流量！這意味著上面列出的五個位置中的四個不正確！
Parshall水槽如何運作
Parshall槽的目的是以受控的方式將較慢的亞臨界流加速為更快的臨界/超臨界流，以便存在獨特的液位-流量關系。觀察水槽的沙漏形狀，可以很容易地看到流向咽喉的速度最快。從邏輯上講，這意味著進入水槽的流量是較慢的亞臨界流量。

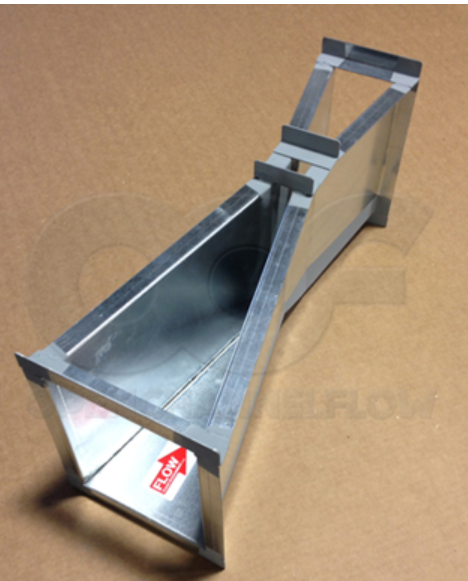

Openchannelflow鍍鋅Parshall槽，帶箭頭指示流向
喉后的下游分流段可省去；因為在這里加速流在重新加入下游通道之前被減慢了速度。
測量點位置
因此，我們將Parshall的部分放置在必須進行測量的位置，但是該部分中唯一的真實測量點在哪里？為此，我們轉向Parshall博士及其對水槽的開發。 Parshall博士確定流量應在從喉嚨向后測量的會聚壁長度的2/3處測量。重要的是要注意，這個距離不只是從喉嚨到背部的距離的2/3，而是側壁長度的2/3。

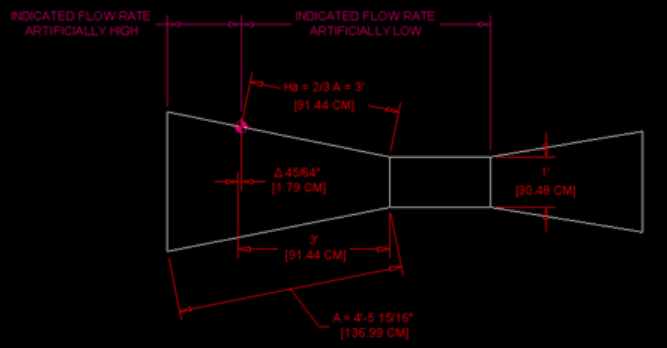

下圖顯示了從喉嚨向后測量與沿側壁進行測量之間的差異。對于12英寸的Parshall槽（如圖所示），兩次測量的45/64英寸之間存在差異。
12英寸Parshall槽的測量位置
盡管這似乎并不重要，但請記住，當水從水槽的入口流向喉部時，Parshall水槽中的水位會下降。在測量點上游獲取讀數將意味著指示的流速將高于實際流速。
確定了測量點Ha的正確位置后，問題就變成了：必須在側壁上進行測量，還是在水槽的中心線下方。

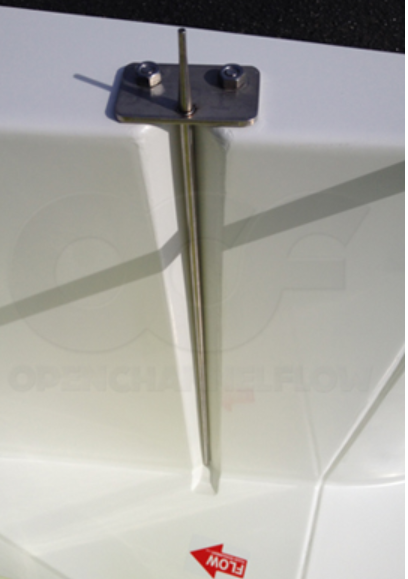

用打開通道流制造的Parshall槽中的測量點模制起泡器管
答案是：如果對流進入水槽的流量進行了適當的調節，則任一位置都很好（并且偏向側面使其更易于接近流量計）。如果流動條件不是很好，那么水槽的中心線可能會給出更多有代表性的讀數，但是這種陳述取決于湍流和與流動方向垂直的速度分布。請記住，中心線讀數適用于小水槽的手動讀數和超聲波傳感器。鼓泡器和壓力傳感器流量計通常需要將傳感元件沿水槽壁放置，以進行維護和校準。而且，自然界中的靜水井的進水口位于水槽壁上。
