什么是容積式橢圓齒輪流量計

容積式橢圓齒輪流量計又稱定排量流量計，測量部分主要由兩個相互嚙合的橢圓齒輪及其外殼（計量室）所構成，橢圓齒輪每轉一周所排比的被測介質量為半月形容積的4倍，則通過橢圓齒輪流星計的體積流量Q為：Q＝4nupsilon;0

式中：

nmdash;mdash;橢圓齒輪的旋轉頻率（轉／秒）；

upsilon;0mdash;mdash;半月形部分的容積（貝。）．

這樣，在橢圓齒輪流量計的半月形容積upsilon;0一定的條件下，只要測出橢圓齒輪的旋轉速度n，便可知道被測介質的流量。

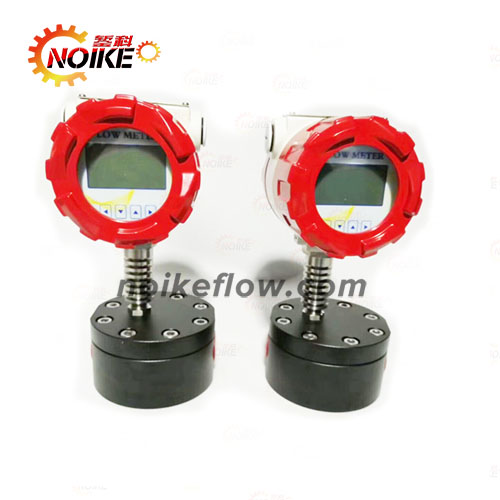

容積式橢圓齒輪流量計防爆外殼帶顯示款

橢圓流量計流量信號(即橢圓齒輪的旋轉速度n)的顯示，有就地顯示和遠傳顯示兩種。

就地顯示將齒輪的轉動通過一系列的減速及調整轉速比機構之后，直接與儀表面板上的指示針相連，并經過機械式計數器進行總量的顯示。

遠傳顯示主要是通過減速后的齒輪帶動*磁鐵旋轉，使得彈簧繼電器的觸點以與*磁鐵相同的旋轉頻率同步地閉合或斷開，從而發出一個個電脈沖遠傳給另一顯示儀表。

容積式橢圓齒輪流量計技術參數：

1、公稱直徑：DN10～DN200；

2、工況溫度：-10℃～+200℃；

3、公稱壓力：0.6～10MPa；

4、介質粘度：0.3～2000mPa.s；

5、精度等級：0.2；0.5；

6、量 程 比：1：10；

7、殼體材質：鑄鐵；鑄鋼；不銹鋼；

8、供電方式：內置3.6VDC鋰電池（兩年換一次）；外供24VDC（可選）；

9、輸出信號：4～20mA二線制；脈沖0～1000HZ；RS232/RS485（或按用戶要求協商提供）；QF或GF發信器；

10、防護等級：IP65 IP67；

11、防爆等級：ExiaⅡCT4、ExdⅡCT4；

12、表頭顯示：指針顯示（單顯示累計流量）；液晶顯示（累計流量和瞬時流量）；

13、連接方式：雙法蘭式。

14、選附件：流量計過濾器

容積式橢圓齒輪流量計特點：

最小流量0.5ml/min

2）數控加工中心，切割精度可達0.001mm

3）標準精度為0.5%

4）穩定的脈沖輸出，無顯示

5）不銹鋼材質和不銹鋼材質可選

6）定量控制功能，應用工況范圍廣

7）高精度，高重復性，精度0.2%讀數精度，精度0.1%；重復性0.03% 泄漏量非常小

8）材質：316不銹鋼、鋁等 脈沖輸出

9）抗性能好 無需直管段，垂直或水平安裝均可

10）具有量程大，精度高，使用和維修方便

容積式橢圓齒輪流量計應用領域：

一般適用于油類介質，適用介質粘度高，而且介質粘度越大，精度越高。如原油、柴油、汽油等，選用不同的制造材料，可滿足石油、化工、醫藥、食品、冶金、電力、交通等各領域的液體流量計量。

此內容僅供參考，具體請聯系工作人員詳詢。
