什么是容積式流量計？

正排量（PD）流量計是一種體積流量測量儀器，通過每轉一圈通過精確的流體體積來測量流量。 PD流量計是精密儀器，其內部移動組件與通過流量計的流體量串聯在一起被液壓鎖定。

結果是該儀表可以測量間歇流量，極低的流量以及幾乎任何粘度的液體。 PD流量計在有流體運動時會立即移動，而在流體運動停止時會立即停止。

這種類型的測量不受液體的粘度，密度或管道中湍流的影響。所有不可壓縮的流體將占據相同的體積，因此無需校正儀表的輸出以補償這些因素。

容積式流量計是一種流量計，它需要流體機械地置換流量計中的組件才能進行流量測量。正排量（PD）流量計通過將介質分成固定的計量體積（流體的有限增量或體積）來測量運動的流體或氣體的體積流速。

一個基本的類比是將一個水桶保持在水龍頭下方，將其填充到設定的高度，然后迅速用另一個水桶替換它，并確定水桶的填充速度（或”總”流量的水桶總數） 。通過適當?shù)膲毫蜏囟妊a償，可以精確確定質量流量。

這些設備包括一個阻礙介質流動的腔室和一個允許固定體積的通過的旋轉或往復運動機構。通過腔室的包裹數量決定了介質的體積。

旋轉或往復運動的速度決定了流速。容積式流量計有兩種基本類型。純傳感器系統或換能器是類似開關的設備，可為處理器，控制器或數據采集系統提供電子輸出。

正排量流量計的類型

1.往復或擺動活塞

機械地或磁性地操作每個活塞以向缸體填充流體，然后排出流體。每個沖程代表對流體的有限測量。

2.齒輪

齒輪流量計依賴于內部齒輪在流體通過時旋轉。有各種類型的齒輪表，主要根據內部組件的形狀命名

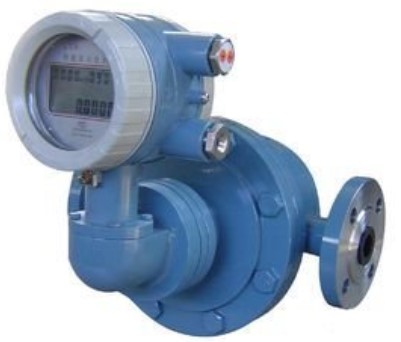

橢圓齒輪

每次旋轉時，帶有同步齒的兩個旋轉橢圓齒輪”擠壓”一定量的液體通過儀表。對于橢圓齒輪流量計，兩個橢圓齒輪或轉子安裝在氣缸內。

當流體流過氣缸時，流體的壓力使轉子旋轉。隨著流量增加，轉子的轉速也增加。

斜齒輪

斜齒輪流量計因其齒輪或轉子的形狀而得名。這些轉子類似于螺旋形狀，其是螺旋形結構。

當流體流過流量計時，它進入轉子中的隔室，導致轉子旋轉。流量是根據轉速計算的。

3.盤片

安裝在球體上的圓盤因流體流動而繞軸”擺動”，每次旋轉都代表有限量的流體傳輸。章動盤流量計的圓盤安裝在圓柱形腔室的主軸上。

通過跟蹤主軸的運動，流量計確定腔室捕獲和排空流體的次數。該信息用于確定流速。

4.旋片

包含兩個或多個葉片的旋轉葉輪將葉片之間的空間分成離散的體積，并計算每次旋轉（或葉片通過）。

5.隔膜

流體被吸入振動膜片的入口側，然后排出到出口。對膜片的振動周期進行計數以確定流速。
什么是容積式流量計？就是上面這些內容了。
