什么是TC-TY容積式橢圓齒輪流量計

　　TC-TY系列：容積式流量計的一種，特別適合于重油、聚乙烯醇、樹脂等粘度較高介質的流量測量，所以一般也稱油表。為純機械原理流量計，完全本安型適用各種危險場合，就地顯示和脈沖發迅器遠傳輸出功能，可選主體材質為不銹鋼的，有較強的耐腐性能，適用于化工及食品衛生級別行業。安裝維護極其方便，精度可達0.3和0.5級。

　　TC-TY容積式橢圓齒輪流量計主要用于測量高粘度的介質，產品廣泛應用于石油、石化、天然氣、化工、造紙等行業，用于測量小管徑的微小流量計量。

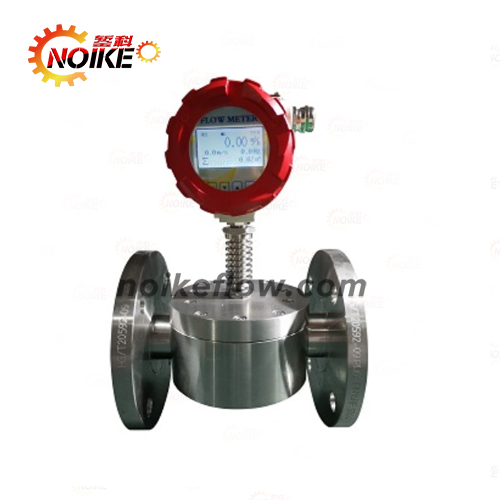

TC-TY容積式橢圓齒輪流量計示意

TC-TY容積式橢圓齒輪流量計技術參數：

◆口徑從10~150mm；
◆外殼材質有多種供選擇：鋁、不銹鋼及中高壓不銹鋼、PPS、青銅等；
◆軸承材質有多種供選擇：陶瓷、青銅、哈氏合金、碳化物、PPS、不銹鋼等；
◆軸的材質：316不銹鋼；
◆ O形環的材質有VITON、氟橡膠、不銹鋼、特氟隆供選擇；
◆量程比10：1,最大可達50：1；
◆精度為±1%和±0.5%兩種，重復性±0.03%；
◆安裝時直管段要求：5D＋3D，需加裝過濾器；
◆粘度最高可達1,000 000CP；
◆壓力等級最高可達551bar；
◆耐溫等級最高可達-10~60℃；

TC-TY容積式橢圓齒輪流量計原理結構：

　　TC-TY容積式橢圓齒輪流量計傳感器的管路設計應消除反向流動。流量計的安裝位置應防止其流失，因?yàn)樵趩?dòng)時，如果用空的流量計”撞擊”空的流量計，可能會造成嚴重?fù)p壞。流體應清潔且均勻。在所有情況下，必須安裝至少80微米的上游過濾器。建議在將流量計安裝在管線上之前，先插入管道的”虛擬”部分，然后沖洗系統。這是為了消除管線那部分中的任何碎屑。管道不得對儀表的主體施加壓力，并應在兩側用適當?shù)母綦x閥完全支撐，在某些情況下還應使用旁通閥。初次啟動時，應緩慢增加流量，以確保當空氣從管路中排出時流量計不會超速。最好通過監視流速并確保不超過50％的超量程來實現。切勿向航空公司吹流量計。應注意確保沒有空氣進入系統（例如泄漏的泵壓蓋）或沒有氣蝕現象發生。

　　TC-TY容積式橢圓齒輪流量計傳感器通過利用在人體上產生的低壓差來驅動一對橢圓齒輪來工作。可以通過多種方式檢測該旋轉，以提供TTL（NPN晶體管）或觸點閉合脈沖輸出。該單元采用多種材料和額定壓力進行制造，以適合大多數應用，并且與所有容積式流量計一樣，其性能隨著粘度的增加而提高，在粘度較高時讀數的精度為±0.1％。標準儀表最高可使用1000 cP；高于此粘度，必須使用特殊輪廓的齒輪。

　　流量測量與流體的流動狀態無關，這是因?yàn)闄E圓齒輪流量計是依靠被測介質的壓頭推動橢圓齒輪旋轉而進行計量的。粘度愈大的介質，從齒輪和計量空間隙中泄漏出去的泄漏量愈小，因此核測介質的粘皮愈大，泄漏誤差愈小，對測量愈有利。橢圓齒輪流量計計量精度高，適用于高粘度介質流量的測量，但不適用于含有固體顆粒的流體(固體顆粒會將齒輪卡死，以致無法測量流量)。如果被測液體介質中夾雜有氣體時，也會引起測量誤差。橢圓齒輪流量計是容積式流量計的一種，用于精密的連續或間斷的測量管道中液體的流量或瞬時流量．它特別適合于重油、聚乙烯醇、樹脂等粘度較高介質的流量測量。

TC-TY容積式橢圓齒輪流量計工作原理

　　TC-TY容積式橢圓齒輪流量計液體流量是在測量室內完成的。在測量室內有一對橢圓齒輪，在進口與出口兩端液體壓差作用下，一對橢圓齒輪在轉軸上不停地轉動，測出其轉數即可知道流經儀表液體的總量。

TC-TY容積式橢圓齒輪流量計注意事項：

1. 　　1.嚴禁用水測試流量計。

2. 　　2.啟動或停止時，啟閉閥門應緩慢，防止突然沖擊，并應防止倒流。

3. 　　3.流量計進行檢修時，不得將后蓋拆卸，以免重裝時產生精度變化而影響以便準確度。

TC-TY容積式橢圓齒輪流量計誤差計算及調整

　　(一)流量計的基本誤差，由各檢定流量點的各次測得值分別按下式計算：(容積法)E=Vm-V/Vamp;times;100%

　　E-流量計誤差(一般指累計誤差)取二位有效數字。

　　Vm-流量計測得值(即示值)

　　V-經修正后，流量計標準裝置測得值(即實際值)由基本誤差計算公式，當Vmgt;V時，流量計基本誤差為”+”值，表示流量計走快了。

　　Vm

　　為了使流量計誤差在基本誤差限之內，往往需要進行誤差。即通過更換裝在計數器內的一對調節齒輪(調整牙)來改變機械傳動速比，從而使流量計的示值得以調整。

　　誤差調整不能改變流量計的流量特性，使其特性曲線人為地處于新的坐標系中。

　　一般來說，在規定的(或?qū)嶋H使用的)流量范圍內，其zui大與zui小流量檢定點的基本誤差范圍不大于規定精度的基本誤差限，均可通過誤差調整使其流量計基本誤差合格。

　　已使用過的流量計，一般先用原有的調節齒輪組進行誤差檢定，然后根據具體的誤差情況再進行誤差調整。

好了，今天我們的這個TC-TY容積式橢圓齒輪流量計就到這里結束了，還有問題請隨時聯系咨詢我們。
