一體式流量溫度傳感器NK210標準系列

品牌：上海鏨科自動化公司
型號： NK55
產品描述：流量開關就是根據流量來指令系統的開關。給流量開關設定上限或者下限，當流量達到此次限定值時，流量開關發出信號或報警，系統將運行或停止。一般要求流量的系統會采用流量...

一體式流量溫度傳感器NK210標準系列

原理結構

基于熱式原理，在密封的探頭內包含兩個電阻，其中一個未被加執作為探測電阻，另一個未被加熱作為基準電阻，當介質流動時，加熱電阻上的熱量被帶走，電阻值被改變，兩個電阻差值被用作判斷流速的依據。無活動部件，免維護，安裝方便，一種型號適用于多種管徑要求，開關量連續可調，極低的壓力損失，結構緊湊，OLED顯示流動趨勢及開關狀態，集成體化溫度測量功能，支持溫度報警與遠程測量。

應用

氣液兩用型，可用于氣動和液壓系統，可用于循環水，切削液及潤滑油的斷流檢測，以及泵的空轉保護。

特點

1、全新數字化設計

2、 -取代傳統熱式流量開關 -集成溫度一體化功能

3、節省安裝空間

4、-OLED液晶可視化顯示窗

技術參數

設定范圍：水：1…200cm/s

　　　　　油：3…300cm/s

　　　　　空氣：20…2000 cm/s

具體需要出廠校準或者現場自定義。

測量介質：水，油，氣等兼容不銹鋼材質的介質

重復性：1%@＜0.6m/s；3%@＜1.5m/s；10%@＞1.5m/s；

開關輸出：（常開+常閉）

輸出類型：PNP/NPN/繼電器可選/常開常閉可設定

負載能力：500mA在24Vdc供電時（NPN及PNP型）

60W(繼電器型)

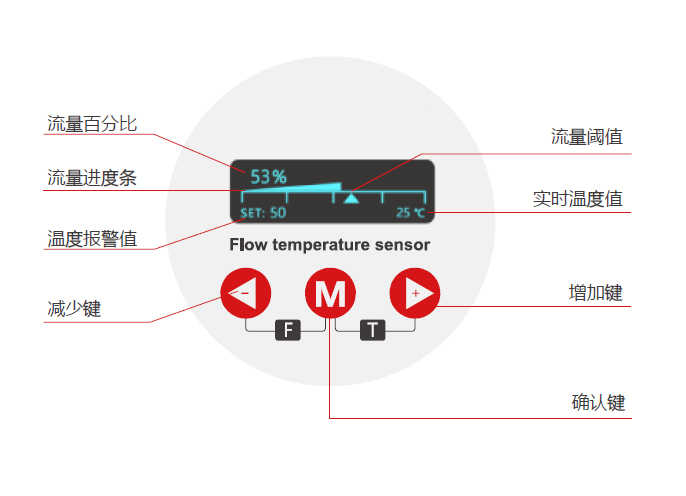

顯示設計：OLED(0.96寸)

流量指示：數字顯示

設定方式：按鍵設定

耐壓范圍：100bar（300bar可選）

介質溫度變化：4℃/s

響應時間： 1…13s，典型值2s

初始化時間：約8s

供電：24±20% V DC

電氣保護：反相，短路，過載保護

防護等級：IP67

介質溫度：　　-20…85℃

環境溫度：　　-40…85℃

儲存溫度：　　-20…100℃

接線方式：M12接插件/直接附2米線可選

材質：探頭：304不銹鋼外殼：304不銹鋼　　　　　　　　　　　　　　　　　

重量：　　約0.4kg

接線圖

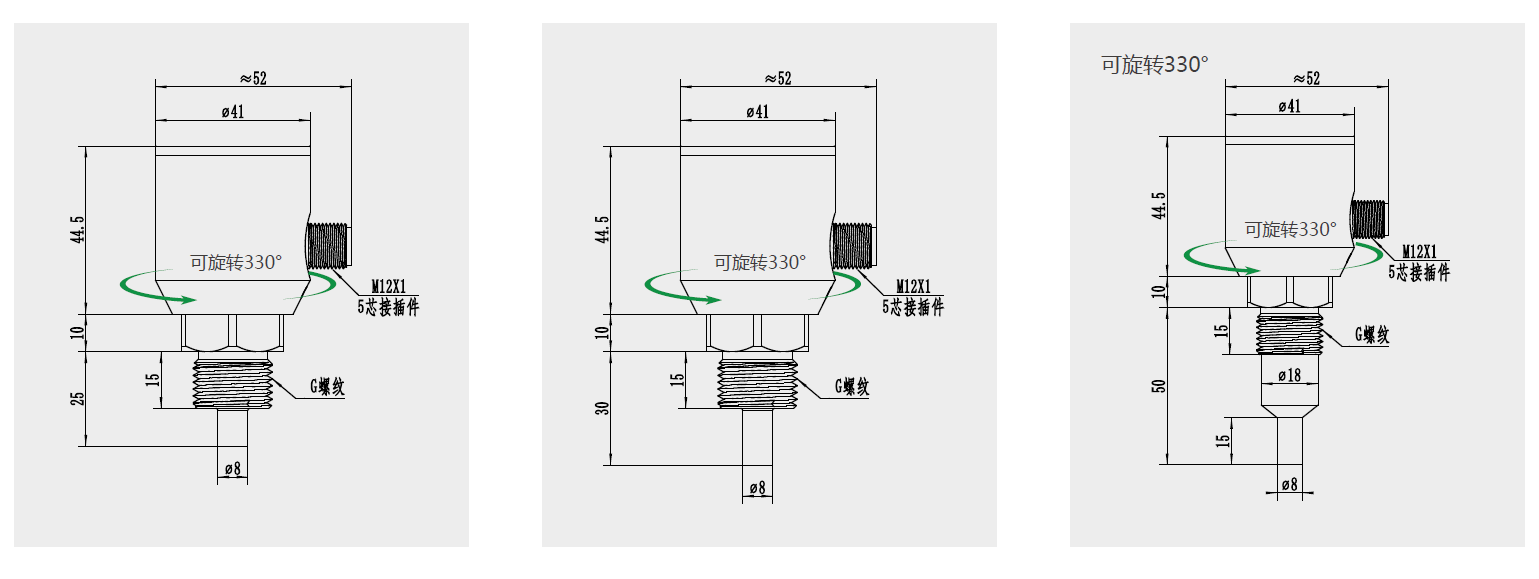

外形尺寸（MM）和安裝

標準選型表

NK210-	G2	H	D	P	-	Q	詳述
NK210-							NK210-一體式流量溫度傳感器
	G2						接口螺紋G1/2
	G4						接口螺紋G1/4
	M						接口螺紋M18×1.5內螺紋
	R2						接口螺紋RC1/2,NPT1/2備注
		H					接口螺紋外螺紋
		I					接口螺紋內螺紋
			D				直流24V±20%供電
				P			PNP輸出
				N			NPN輸出
					15		探桿長度（15-200MM）
						Q	接插件式
