在上一篇”市面上常見的超聲波流量計安裝支架有哪些？介紹1” ，我們介紹了超聲波流量計安裝支架的兩種位置，下面我們將繼續為大家介紹另外兩種樣式。

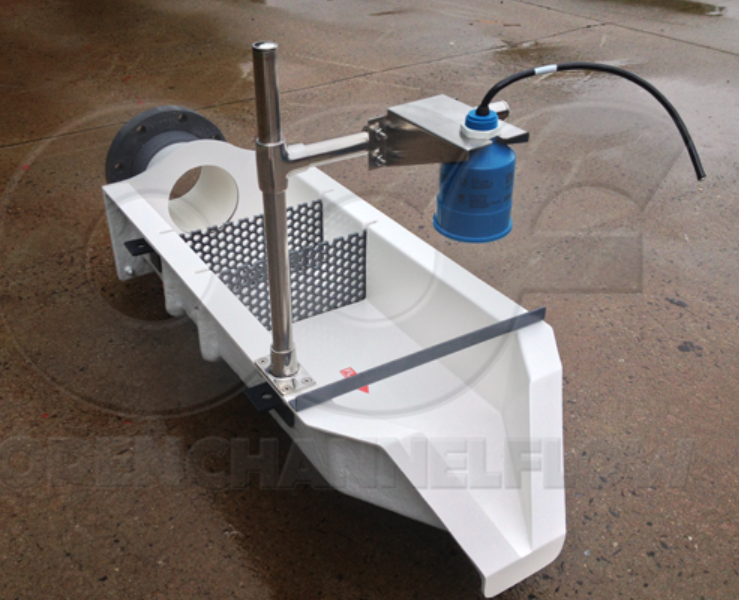

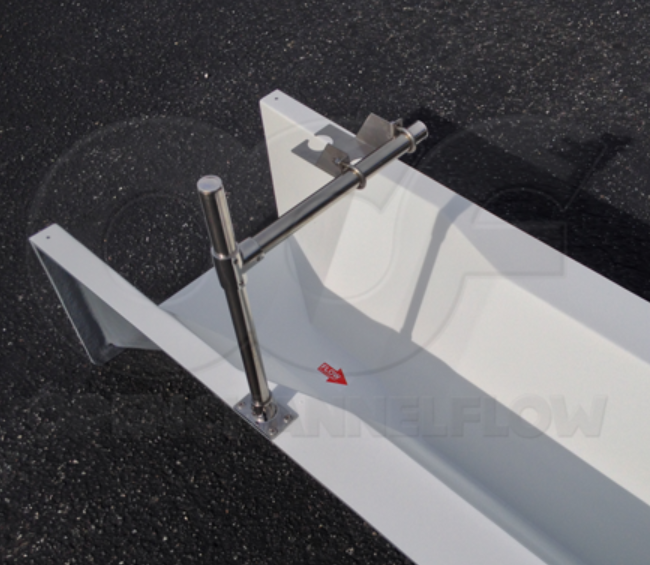

兩位置可調
兩個位置可調的超聲波安裝支架設計為在安裝超聲波傳感器時具有最大的靈活性。支架包括兩個獨立的水平/垂直臂，這些臂通過直通接頭連接。
直通設計意味著一個臂穿過活接，該活接又固定在另一臂上。傳統上，這意味著水平臂可以上下滑動（盡管可以將支架配置成相反的方向）。在較長的水平臂上（比固定支架設計長50-100％），傳感器支架設計為可滑入/滑出。
由此產生的將超聲波傳感器放置在所需位置的能力意味著，兩個位置可調的設計可以適應各種方式的傳感器死區/束角問題，以及定位傳感器以避免障礙。
水平和垂直臂都可以更換或修改-根據需要添加更長或更短的臂。
在較大的應用中-或?qū)鞲衅靼惭b在水槽中心線的應用中-可以使用兩個垂直臂，其中一個長水平臂跨越。當需要維修/校準傳感器時，可以斷開一根垂直臂，并將傳感器擺到水槽側面。請注意，以這種方式使用支架時，重要的是要確保超聲傳感器的電纜足夠長以允許移動。
水槽特定問題
H / HL型水槽/ H / HL型水槽的會聚角遠大于其他水槽（H型水槽為33.69ordm;，Parshall水槽為?11.3ordm;）。因此，較長的水平臂應避免測量得過于靠近水槽的側壁。水平臂不需要跨越整個煙道寬度，只需要足夠長的長度即可將傳感器放置在遠離煙道側壁的位置。
梯形水槽-較大的梯形水槽可能很寬。水槽的傾斜側壁可以代表水槽寬度的很大一部分。對于這些應用，應使用帶有較長水平臂/跨整個煙道寬度的臂的安裝支架，以便傳感器可以安裝在中心線上/確保流量計不會將煙道的側壁檢測為主要回波。
以上即是實際場景中常見的超聲波流量計安裝支架有哪些？介紹的全部內容了，如果您還有什么疑問或者是選購需要，請直接聯系z(mì)an鏨科工作人員詳詢哦。
