電子式流量開關繼電器工作原理是什么？

今天我們來為大家來講講電子式流量開關繼電器工作原理，希望可以對大家有所幫助。

電子式流量開關繼電器工作原理是怎么樣的

　　電子式流量開關里典型的繼電器通常有5個引腳。

　　這些被稱為輸入1，輸入2，COM，N / O，N / C.

　　這里有一個更好的描述，它們是什么以及它們做了什么，記住信號意味著打開繼電器的電源：

　　輸入1：通常是繼電器的正極，信號的+值，它位于拉動觸針的電磁鐵線圈的頂部

　　輸入2：信號的負值，它位于線圈的底部或頂部(線圈繞組的末端)，但在大多數繼電器中它應該無關緊要，因為電磁鐵只是將金屬拉向中心磁鐵。輸入2應該總是被認為是負數，因為有些繼電器只能單向工作，但這取決于你

　　COM：是共同點的縮寫，在大多數情況下，您將要切換到的功率的負值連接到此。如果您的應用程序使用相同的電源，則可以將輸入2和COM連接在一起。 COM是中間端子，連接到電源關閉時拉向N / C的引腳

　　N / C：常閉的短路，當沒有信號時，該端子沒有連接到COM，但是當有信號時，繼電器內部的引腳被拉下，直到它接觸到N / C，這會將它連接到COM

　　N / O：常開的簡稱，當磁鐵關閉時，使用一個小彈簧使其始終接觸COM。在大多數情況下，N / O用于打開待機指示燈，因為它在沒有電源時打開。

　　觸點：不是端子，而是連接COM與N / O或N / C的引腳。它通常涂有金或釩/鉑，以阻止焊接到N / O或N / C上。

　　如果你有一個繼電器和一個9伏電池，嘗試將+和 - 引腳連接在一起，你應該聽到一個小的咔噠聲，這是引腳觸及觸點。當你關閉電源時，你會聽到另一個更安靜的咔噠聲，這是將引腳拉回到NC。(關于什么是電子式流量開關中的繼電器?點擊文章查看)

　　如果這仍然讓你感到困惑，我可以用大多數程序員會得到的偽術語來解釋它：

　　如果輸入=打開(通過線圈的電源)

　　COM + N / C.

　　否則/否則(沒電)

　　COM + N / O.

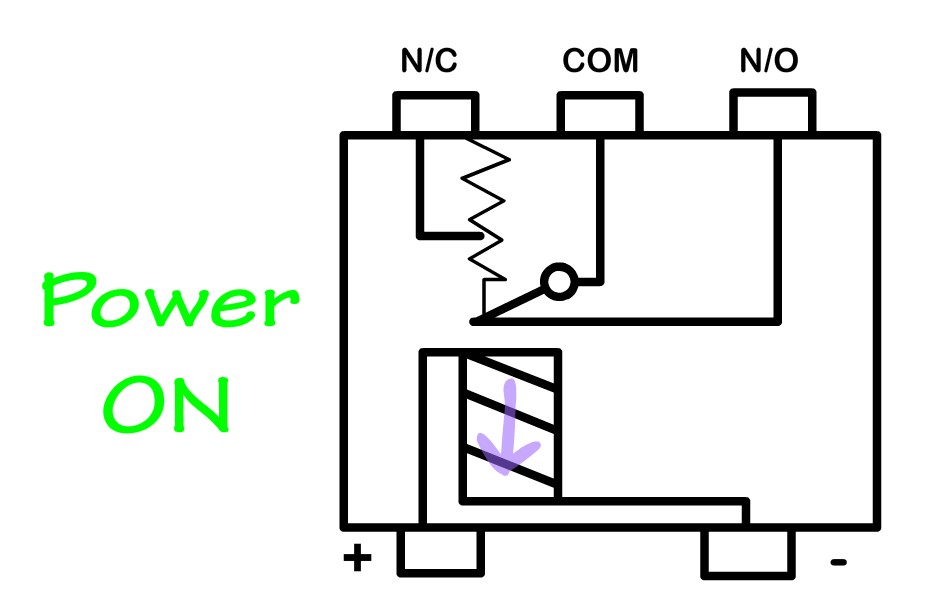

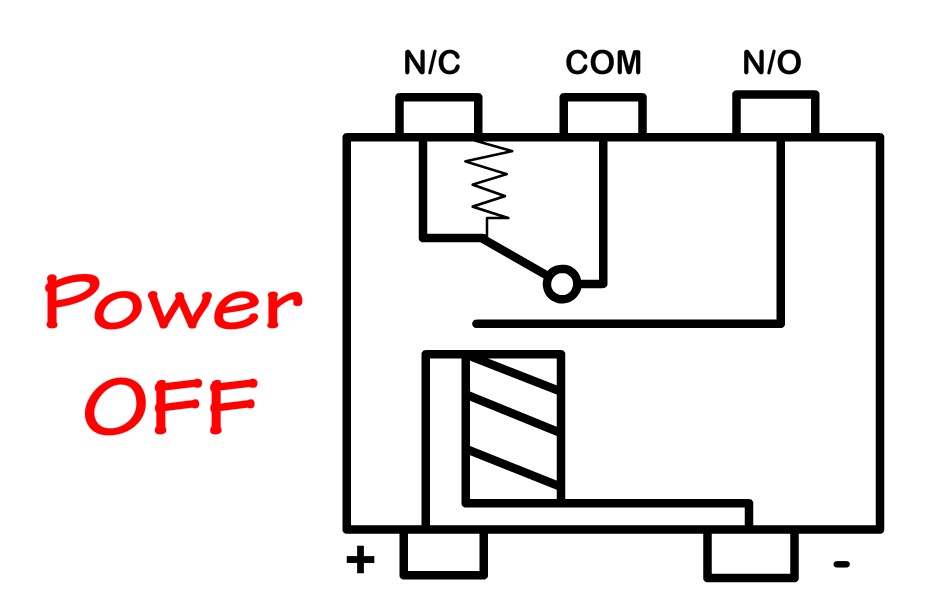

　　如果你仍然沒有理解，這個閃回循環應該可以更好的解釋電子式流量開關的繼電器的工作過程原理。

　　顯然你可以看到，當電磁鐵打開時，磁鐵將引腳拉向N / O觸點，當關閉時，彈簧將引腳拉向N / C觸點。

　　在下一步有另一個動畫，這個是交互式，你按下一個按鈕打開一個電路 。

　　它還顯示了繼電器的內部工作原理。

　　繼電器是電子式流量開關的重要組成部分，了解繼電器的工作原理可以幫助人們更好的使用和理解電子式流量開關的工作。
