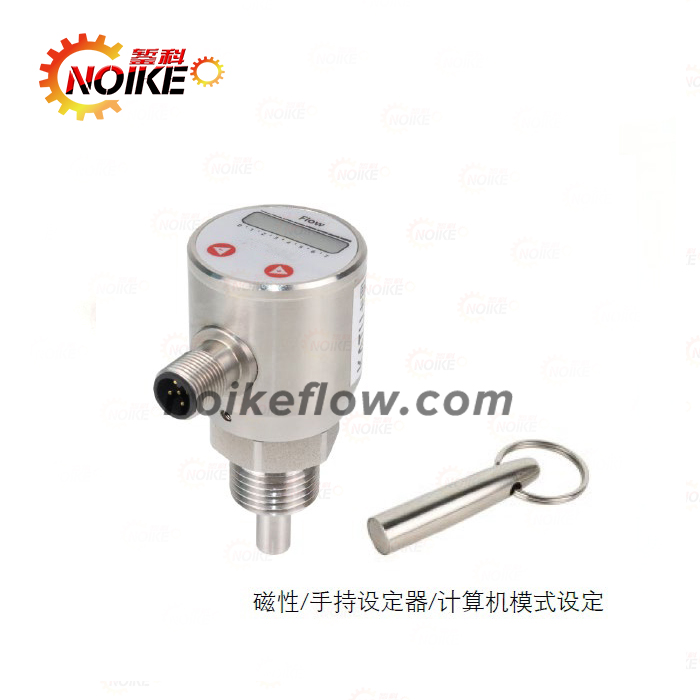

一體式流量溫度傳感器NK210B標準系列

原理結構

基于熱式原理，在封閉的探頭內包含兩個電阻，其中一個被加熱作為探測電阻，另一個未被加熱作為基準電阻，當介質流動時，加熱電阻上的熱量被帶走，電阻值被改變，兩個電阻差值被用作判斷流速的依據。

應用

氣液兩用型，可用于氣動和液壓系統，可用于循環水，切削液及潤滑油的斷流檢測，以及泵的空轉保護。

特點

無活動部件，免維護，安裝方便，一種型號適用多種管徑要求，開關量連續可調，極低的壓力損失，結構緊湊，LED顯示流動趨勢及開關狀態

技術參數

設定范圍：水：1…200cm/s

　　　　　油：3…300cm/s

　　　　　空氣：20…2000 cm/s

具體需要出廠校準或者現場自定義。

測量介質：水，油，氣等兼容不銹鋼材質的介質

重復性：1%@＜0.6m/s；3%@＜1.5m/s；10%@＞1.5m/s；

開關輸出：（常開+常閉）

輸出類型：PNP/NPN/繼電器可選/常開常閉可設定

負載能力：500mA在24Vdc供電時（NPN及PNP型）

60W(繼電器型)

顯示設計：

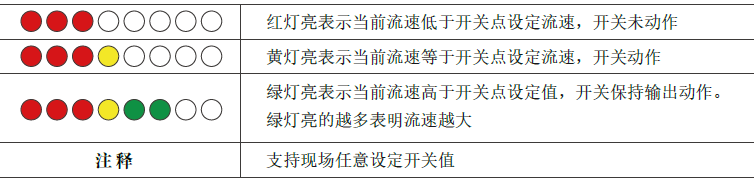

3個紅色LED(流速＜開關點)

1個黃色LED(流速=開關點)

4綠色LED(流速＞開關點)

流量指示：LED燈（8個）

設定方式：按鍵設定

耐壓范圍：100bar（300bar可選）

介質溫度變化：4℃/s

響應時間： 1…13s，典型值2s

初始化時間： 約8s

供電：24±20% V DC

電氣保護：反相，短路，過載保護

防護等級：IP67

介質溫度：　　-20…85℃

環境溫度：　　-40…85℃

儲存溫度：　　-20…100℃

接線方式：M12接插件/直接附2米線可選

材質：探頭：304不銹鋼 外殼：304不銹鋼　　　　　　　　　　　　　　　　　

重量： 　　約0.4kg

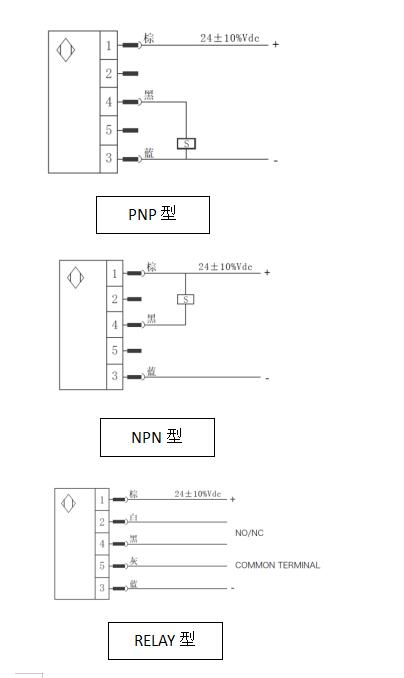

接線圖

面板設定流程

校準：保證管道內介質滿管，使用磁性手持設定器長按”左-”鍵3S以上，紅燈閃爍，清零校準成功。

靈敏度設置：長按”右+”鍵，進入全燈閃爍，單按”右+”鍵，增加/減少靈敏度，可循環

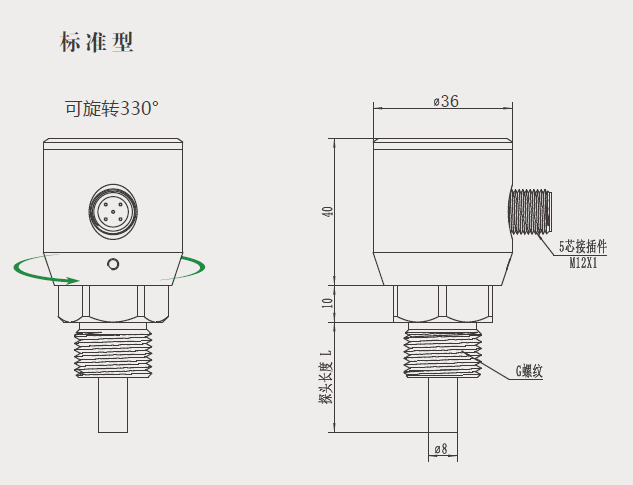

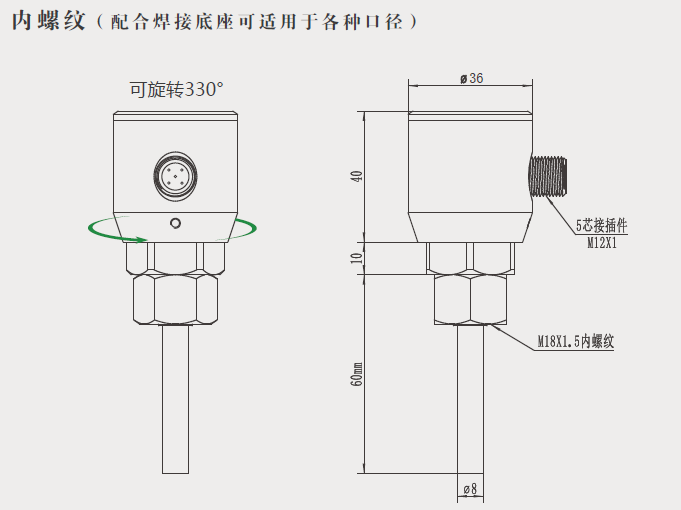

外形尺寸（MM）

標準選型表

選配附件amp;mdash;用于接插件型

注：出廠標配電氣附件NK05PU02FG（2米 5芯直型），可不選型，特殊需求需要備注或選型。
