電磁流量計主要是由哪些部分組成的？
電磁流量計在日常生活中的使用時相當 廣泛，了解其具體結構信息，對于我們生產亦或者是使用它具有很好的意義和價值，下面我們一起來看下電磁流量計的主要主城部分。
電磁流量計的結構主要由磁路系統，測量導管，電極，殼體，襯里和轉換器組成。

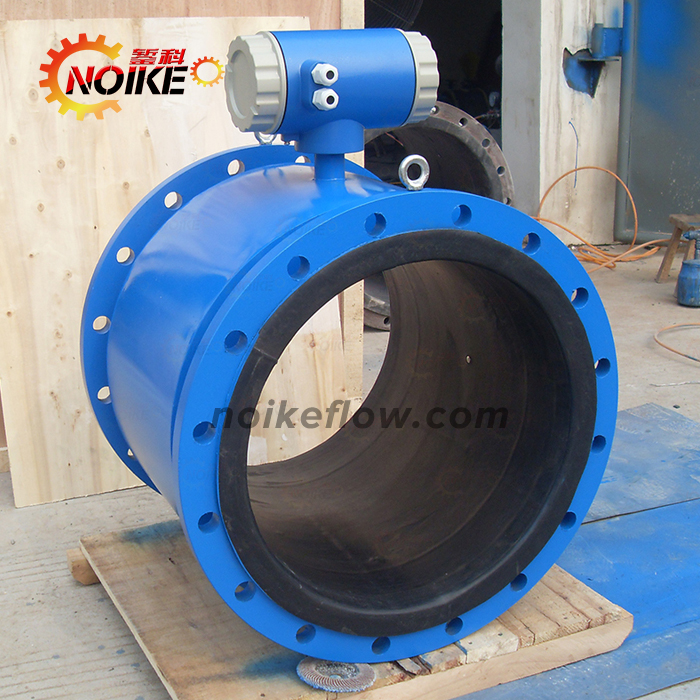

電磁流量計橡膠襯里
1.磁路系統：其功能是產生均勻的DC或AC磁場。直流磁路由永磁體實現。結構簡單，交變磁場的干擾小，電解液易極化，正極被負離子包圍，負極被正離子包圍，兩者之間的內阻電極增加，從而嚴重影響儀器的正常運行。
2.測量導管：其功能是讓被測導電液體通過。為了使磁力線分流或短路，測量管必須由非磁性，導電率低，導熱率低并且機械強度高的材料制成。可選用非磁性不銹鋼，玻璃鋼，高強度塑料，鋁等。
3.電極：其功能是感應和測量與其成比例的感應電勢信號。電極通常由非導磁不銹鋼制成，需要與襯套齊平，以使流體暢通無阻。應將其安裝在管道的垂直方向上，以防止沉積物堆積在管道上并影響測量精度。
4.外殼：由鐵磁材料制成。它是配電系統勵磁線圈的蓋子，可隔離外部磁場的干擾。
5.襯里：在測量管的內部和法蘭密封表面上提供了完整的電絕緣襯里。它直接接觸被測液體，其功能是增加測量導管的耐腐蝕性，并防止感應電勢被金屬測量管壁短路。大多數襯里材料是耐腐蝕，耐高溫和耐磨損的PTFE塑料和陶瓷。
6.轉換器：液體流動產生的感應電勢信號非常弱，并且受各種干擾因素的影響很大。轉換器的功能是將感應電勢信號放大并將其轉換為統一的標準信號，并抑制主干擾信號。它的任務是將電極檢測到的感應電勢信號Ex放大為統一的標準DC信號。
