質量流量計
1.科里奧利質量流量計
2.熱質量流量計
1.差分頭型流量計
A.餐盤

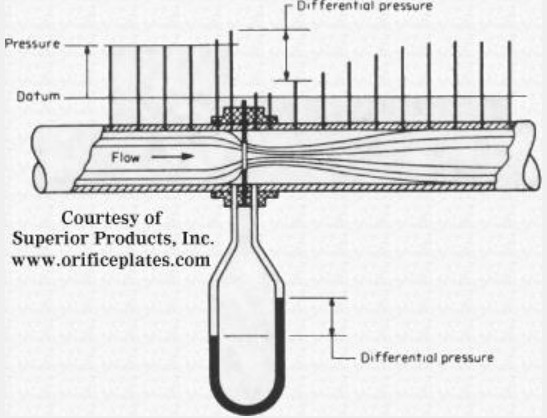

在受限流體流中，節流上游和下游之間存在壓力差，這與流體速度的平方有關。
/Qalpha;radic;▲P
即
/Q =體積流量
/▲P =抽頭之間的壓差

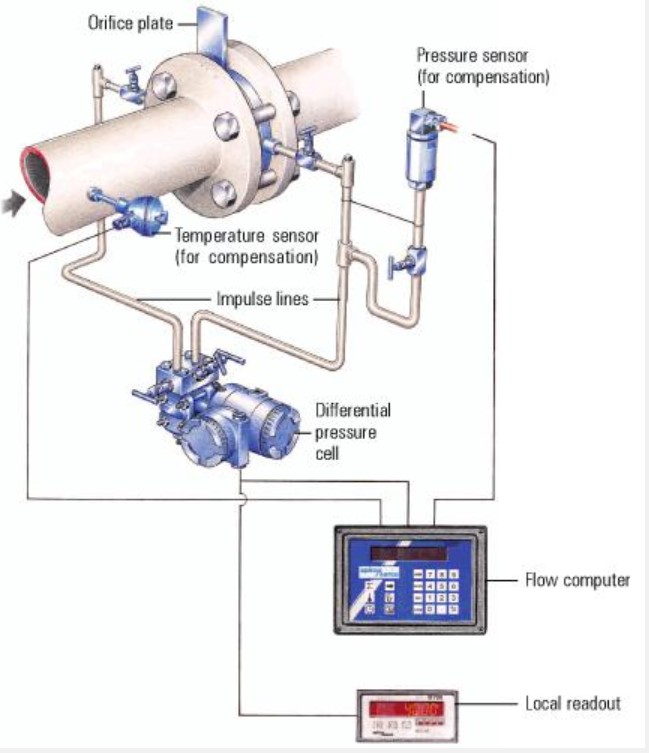

孔板

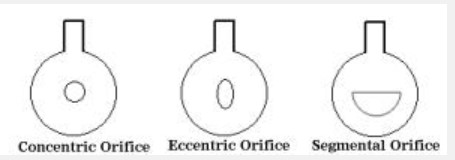

孔板的類型
同心孔板：最常用
分段和偏心孔板：用于包含懸浮固體的流體。
孔板的類型

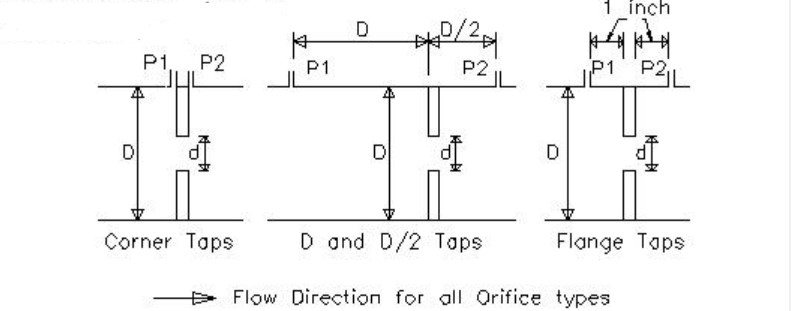

孔板攻絲
角錐（lt;1英寸）
D和D / 2絲錐（2至16英寸）
法蘭絲錐（gt; 16英寸）
法蘭水龍頭孔板特點
設計壓力：無限制。受DP變送器限制
設計溫度：無限制。受DP變送器限制
尺寸：最大尺寸是管道尺寸
流量范圍：僅受管道尺寸的限制。
流體/應用：低溫/清潔氣體和液體/蒸汽（飽和/過熱）
MOC：無限制（鋼/蒙乃爾/鎳/急速合金）
精度：從±0.25％到±0。實際流量的5％。 DP變送器的精度從±0.1％到±0。滿量程誤差的3％。
范圍為3：1至5：1。
上游長度/下游直線長度為20/5
孔板的優點
輕松安裝在法蘭之間。
制造簡單且便宜。
對結構材料，管線尺寸和流量無限制
由于DPT的成本是固定的，因此成本相對獨立于管徑。
無需中斷DP變送器的交換過程。
孔板的缺點
高永久壓力損失，因此要克服壓力損失需要消耗大量能量。
對于低靜壓力的系統不切實際。
測量范圍約為3：1至5：1。
Beta比率高于約0.7時，精度會降低。
受到水錘和異物的損壞。
