橢圓齒輪流量計的安裝要求及注意事項是什么（務必仔細看）

大家好，今天小編來為大家來講講橢圓齒輪流量計的安裝要求及注意事項是什么，希望可以幫助到大家在以后的安裝齒輪流量計的時候可以有所幫助。

橢圓齒輪流量計的組成

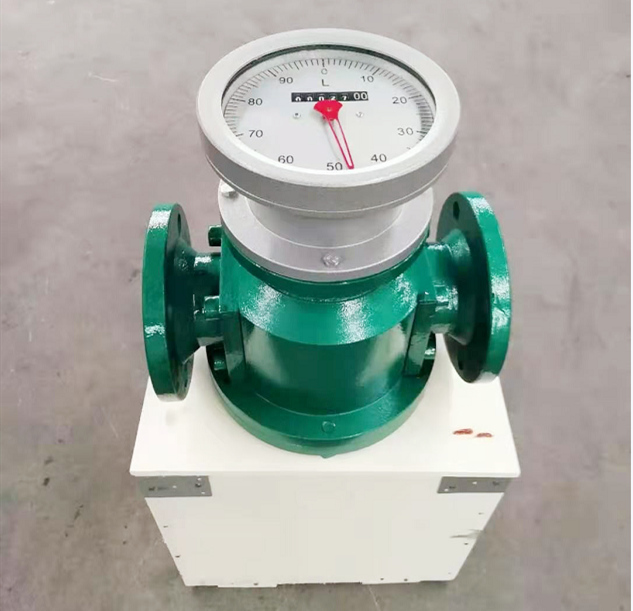

橢圓齒輪流量計是由計量箱和裝在計量箱內的一對橢圓齒輪，與上下蓋板構成一個密封的初月形空腔(由于齒輪的轉動，所以不是絕對密封的)作為一次排量的計算單位。當被測液體經管道進入流量計時，由于進出口處產生的壓力差推動一對齒輪連續旋轉，不斷地把經初月形空腔計量后的液體輸送到出口處，橢圓齒輪的轉數與每次排量四倍的乘積即為被測液體流量的總量。那么齒輪流量計在安裝時需要注意什么呢?

橢圓齒輪流量計安裝要求有哪些

1、儀表安裝的方向應使儀表殼體上所示箭頭方向與液體流動方向*，安裝位置應注意便于讀數。

2、儀表盡量安裝在常溫場合，不要安裝在有害氣體及強烈熱輻射的場合，防止儀表計數器部分受損害。

3、儀表中的橢圓齒輪軸盡可能安裝成水平位置，即刻度盤應安裝成垂直位置(分度”0”應在上面)，以減少橢圓齒輪與殼體之間的摩擦，降低零件的磨損。由于安裝位置不同，為了便于讀數，可將計數器(表頭)旋轉90amp;deg;或180amp;deg;。

4、儀表安裝前，管道必須徹底清洗，在整個管路系統中，若無嚴格的過濾裝置時，應在儀表前安裝過濾器，以防雜質進入表內。

5、儀表應安裝在泵的出口端，流量調節閥應安裝在儀表的下游。使用時先打開上游截止閥，然后緩慢開啟下游流量調節閥或截止閥。嚴禁突然開啟或關閉。

6、儀表在使用時，應使表內流滿液體。被測液體內不應混有氣體，否則測出氣和液的混合容積，使測量不準，液體內混有氣體時，必須在儀表上游安裝氣體分離器。

7、管道中的流量不應急劇增加或減少，應避免管道振動、水力沖擊和壓力急劇波動等現象，否則將影響儀表正常工作。

8、流量超過規定大流量時，橢圓齒輪隨著轉速提高而磨損增加、且壓力損失急劇增加，應避免使用。低于小流量，雖仍能計量，但誤差增大。流量計的起動流量約為大流量的2%，正常工作流量好為大流量的70%-80%。

9、由于測量高粘度液體時，一般均將液體加熱以降低粘度，然后在管道內流通。當儀表停用后，儀表內充滿的液體因冷卻而變粘，如再要啟用，必須用蒸汽或其他方法在表體外部加熱，從而降低液體的粘度，待儀表內液體粘度降低后才能使用。否則粘液會咬住傳動零件，致使儀表損壞。

10、被測液體溫度不應高于規定值，否則，儀表不能正常工作，甚至會卡住不動。液體溫度變化也會造成粘度影響的附加誤差。另外，溫度增加也造成新月形空間體積增加，是儀表”走得慢”，測量室為鑄鐵，橢圓齒輪為鑄鋁時，附加誤差為+0.14%/100℃.

11、每臺儀表出廠時，均用7號機械油在室溫條件下標定，在常溫下，油的粘度約為10mpa.s。如用戶使用的液體粘度與此相差較大時，可調換雙層齒輪。

好了，今天我們的這個橢圓齒輪流量計的安裝要求及注意事項是什么就到這里結束了，如果說還有問題的話，我們歡迎您隨時聯系咨詢我們，我們收到之后會盡快回復您的。
