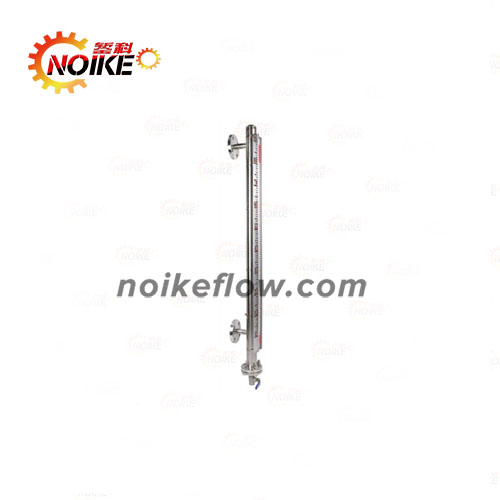

產品概述

LM400系列磁翻板液位計由本體、翻板箱(由紅、白雙色磁性小翻板組 成)、浮子、法蘭蓋等組成，用于各類液體容器的 液位測量。能用于高溫、防 爆、防腐、食品飲料等場合、作液位的就地顯示或遠傳顯示與控制。LM400 系列磁翻板液位計產品 可以做到高密封、防泄漏和在高溫、高壓、高粘度、 強腐蝕性條件下安全可靠地測量液位，全過程測量無盲區、顯示醒目，讀 數直觀，并且測量范圍大，配上液位報警、控制開關，可實現液位或界位的 上下限報警和控制，配上液位變送器即可將液位、界位信號轉換成二線制 4-20mADC的標準信號，實現遠距離檢測、指示、記錄與控制。

工作原理

磁翻板液位計測量液體時采用頂裝或旁通管側裝方式。磁翻板主體外 加裝翻版液位指示器、液位開關及 液位變送器。磁單元置于浮球內部或通 過頂桿與浮球相連，當浮球連帶磁單元隨液位變化時，使磁性色塊(磁翻板 )翻轉;磁性液位開關在對應液位點動作;同時液位傳感器在浮球磁力的作 用 下，輸 出 標 準 的 變 化 電 阻 信 號，在 經 過 變 送 器 把 電 阻 信 號 轉 換 成  4~20mA 電流信號輸出。

產品應用

LM400系列磁翻板液位計廣泛用于電力、石油、化工、冶金、環保、船舶、建筑、食品等行業生 產過程中的液位測量與控制。

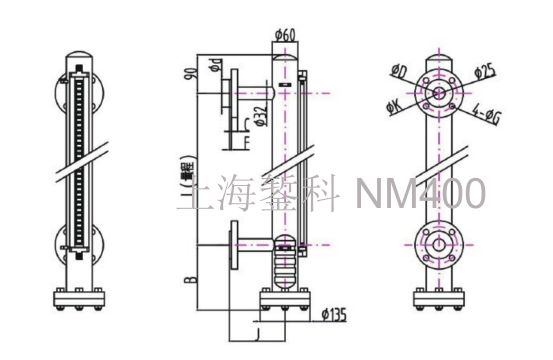

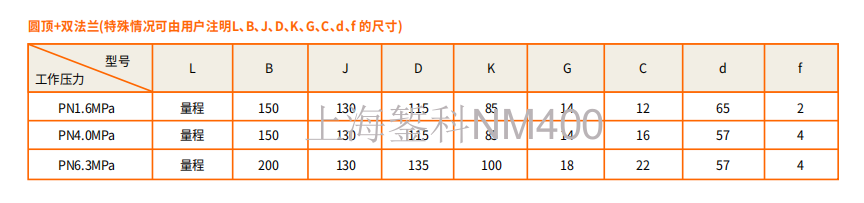

安裝方式/尺寸圖

產品特點

*適用多種介質的液位測量，安裝形式多樣

*被測介質與指示結構完全隔離，密封性能好、防泄漏、適應高壓、 高溫條件下的液位測量，可靠性高

*集現場指示、遠傳變送、報警控制開關于一體且可自由調整

*雙色指示帶夜光、連續直觀、醒目、測量范圍大，觀察 方向可任意改變

*耐振動性能好，適應液位波動大的環境下使用

*結構簡單，安裝方便，維護費用低

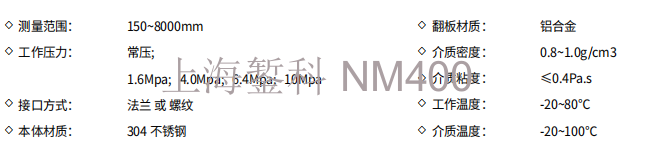

技術參數

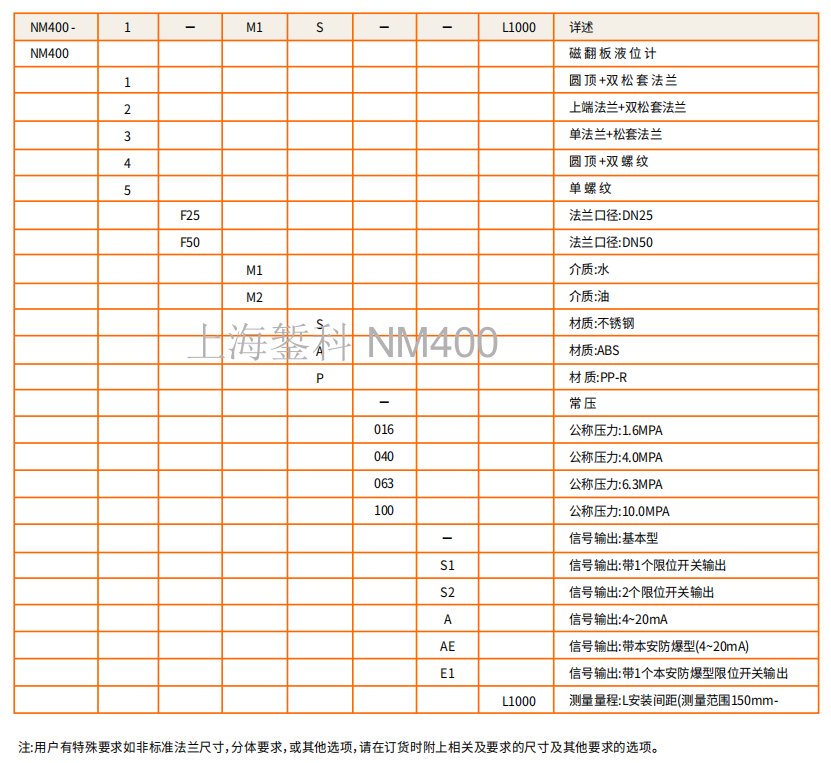

選型表
