任何流量計的流量測量精度受損的最常見方式可能是安裝不正確，基于壓力的流量計也不例外。
以下列表顯示了安裝基于壓力的流量計元件時必須考慮的一些細節：
必要的上游和下游直管長度
beta;比率（孔徑與管徑的比值：beta;= d / D）
脈沖管分接頭位置
點擊完成
發射器相對于管道的位置

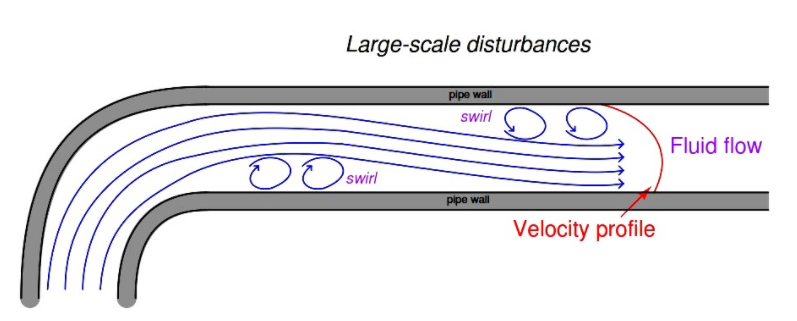

管道網絡中的急轉彎將大規模的湍流引入流域。
彎管，三通，閥門，風扇和泵是管道系統中大規模湍流的最常見原因。
在這方面，不同飛機上的連續彎管是一些最糟糕的情況。
當流體的自然流動路徑受到這種管道布置的干擾時，該流體的速度分布變得扭曲;例如從管道的一個壁邊界到另一個壁邊界的速度梯度將不是有序的。
將出現流動流中的大漩渦（稱為漩渦）。這可能會導致基于壓力的流動元件出現問題，這些元件依賴于線性加速度（一維速度的變化）來測量流體流速。
如果流動曲線足夠扭曲，則在元件處檢測到的加速度可能太大或太小，因此不能正確地表示完整的流體流動。
因此，基于壓力的流量計應始終位于主要干擾的上游，如控制閥和管道彎頭。
湍流
如果擾動足夠嚴重和/或足夠靠近流動元件，則即使位于流動元件下游的擾動也可能影響測量精度。
不幸的是，除了最簡單的流體系統外，上游和下游流動擾動都是不可避免的。
這意味著我們必須設法穩定流動元素附近的流動流速，以便精確測量流速。
一種非常簡單且有效的穩定流動結構的方法是在流動元件前面（和后面）提供足夠長度的直管。
如果有足夠的時間，即使是最混亂的流動流也將”穩定”到一個對稱的專業文件中。

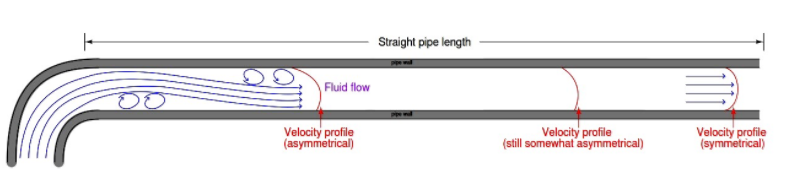

下圖顯示了管道彎頭在流動流上的影響，以及在穿過足夠長的直管后，速度分布如何恢復到正常（對稱）形式：
