插入式電磁流量計其基本原理是基于基于法拉第電磁感應定律。

在插入管道深度等安裝方面主要是有以下幾個方面的注意事項：

(1)要保證足夠直管段流體在方向、管徑以及閥門開度變化時，會產生渦流和流場畸變，這樣會對傳感器電極的測量產生影響，從而影響儀表的精度。所以要盡可能地離開彎管、手閥、調節閥等部件一定距離；

(2)盡量避免干擾源 、為了保障測量精度，傳感器應避免在容易產生真空、氣體、渦流等地方安裝。傳感器與智能變送器之間的通訊電纜要避開電動機等強電設備；

(3)保證流體與傳感器磁場的垂直度在管道開孔安裝取壓短管時，焊接取壓短管應注意垂直方向，要求焊接后短管軸線與管道軸線夾角為90，且法蘭短管連接的延長線垂直通過管道橫截面的圓心，這樣能保證流體與磁場垂直；

(4)插入式電磁流量計一般的插入深度有3種情況：1/2、1/4、1/8，具體要根據實際產品參數來定。

(5)插入式電磁流量計保證良好的接地傳感器輸出信號的接地點應與被測介質電氣連接。當流體割磁力線產生流量信號時，以流體本身作為0電位，一個電極上產生正電勢，另一個電極上產生負電勢，不斷交替變化。因此，轉換器輸入端中點(信號電纜屏蔽層)必須與流體共處于0電位且導通，這樣才能構成對稱的輸入回路。轉換器的輸入端中點通過傳感器輸出信號的接地點與被測流體電氣連通。由于傳感器的輸出信號很小，只有幾毫伏，為了提高儀表抗干擾能力，輸入回路中的0電位必須接地。由于一般金屬管道都與大地連通流動介質通過金屬管道與大地電氣連接所以并不要求電磁流量計單獨設置接地裝置，尤其是小口徑電磁流量傳感器。如果是非金屬管道，就一定要和單獨的接地線連接。

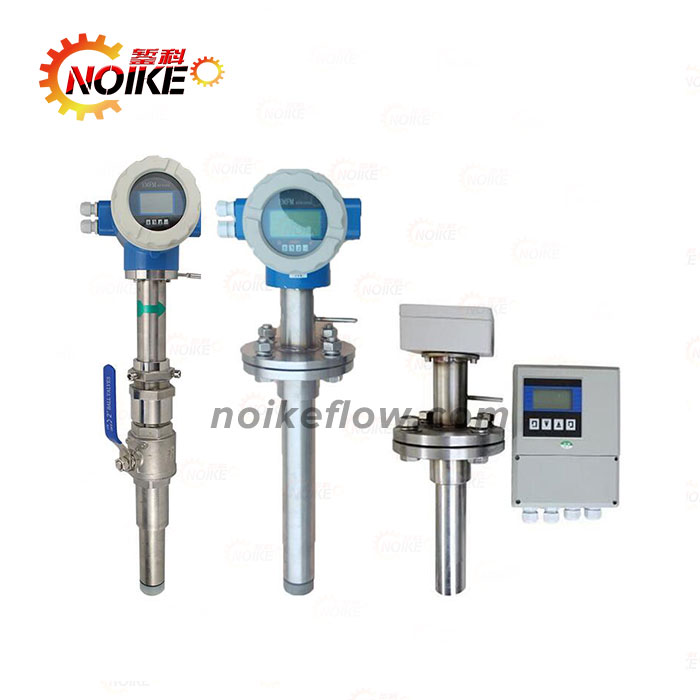

插入式電磁流量計

在了解了以上的安裝內容之后，您可能對插入式電磁流量計對插入深度的要求有所疑問。下面跟隨小編一起來仔細了解下。

插入式電磁流量計對插入管道深度的要求是什么樣的？

由于流體在管道中的層流現象，靠近管壁的流體流速較慢，靠近管道中心的流體流速較快，根據計算管道的D/8處最接近流體的平均速度。安裝時要計算管道的壁厚和法蘭管嘴的長度，確保傳感器的電極插深在D/8位置(D表示管道通徑)，不過也不是所有的插入式流量計傳感器都安裝在管道的D/8位置，也有少數安裝在管道的D/2位置，安裝前一定要認真研究安裝說明。

以上即是”插入式電磁流量計對插入管道深度的要求是什么樣的？”的相關內容了，如果您還有別的方面的疑問，請聯系鏨科工作人員詳詢哦~
