什么是管道流量計 圖片讓你認識下

　　事實上，我們一般情況下常見到的流量計都屬于管道流量計。因為要達到工業測量的目的就必須要在一定的媒介的連接下進行，流量計需要安裝在管道上才能實現它的測量或者是探測的目的。因此，換句話說我們將之稱作管道流量計其實也沒有任何的毛病。

　　通常情況下，根據情況的不同，流量測量的要求也可能不同。它可以是體積或質量流率，介質可以是氣體或液體，測量可以是侵入性的或非侵入性的，依此類推。盡管某些技術在某些類型的流體中效果更好，而在其他類型的流體中效果不佳，但有些技術根本不適合某些應用。結果，在工業中使用了不同類型的流量測量技術。

　　可以在工業上找到應用的常見管道流量計類型如下：

　　1.阻塞流量計

　　阻塞流量計通過在流動流體的橫截面積中引入限制來進行操作。 限制流動區域會導致障礙物上的壓降，該壓降是由流體速度的變化引起的。 工作原理基于伯努利方程和流體流動的連續性方程。 結合這些方程式，我們可以找到流量與壓降之間的關系。

　　2.孔板流量計

　　孔板的主要優點是設備成本低，結構簡單，易于安裝在管道中。如圖3所示，使用孔板的主要缺點是在孔板上通常會經歷永久性的壓降。孔口后的壓降顯著降低，只能部分恢復。永久壓降的大小約為40%，這有時令人反感。需要更多的壓力來泵送液體。

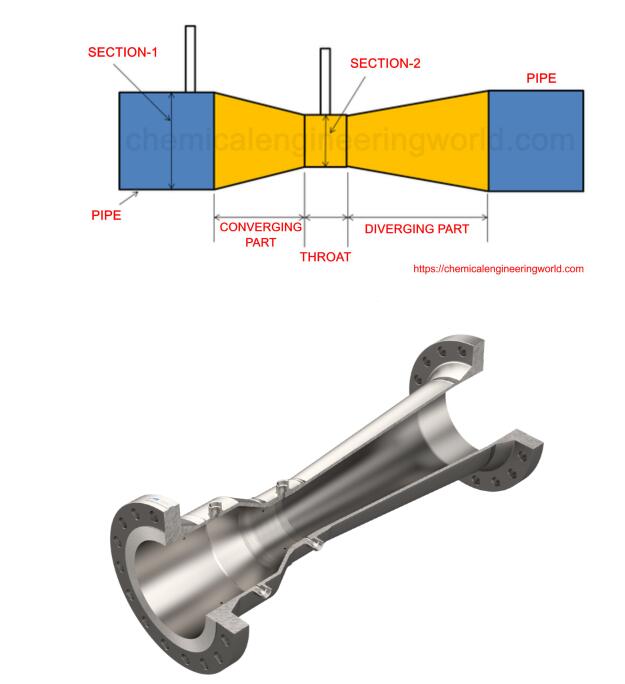

　　3.文丘里管流量計

　　文丘里管的設計使流動路徑的變化是逐漸的。結果，在流動路徑中沒有永久的壓降。放電系數Cd在0.95至0.98之間變化。文丘里管非常在較寬的流量范圍內可實現精確測量，并且逐漸收縮和膨脹可減少阻力，并降低壓力損失。該結構還為儀表提供了很高的機械強度。然而，主要的缺點是儀表的高成本。

　　4.流量噴嘴式流量計

　流量噴嘴是孔板和文丘里管之間的折衷方案。主要區別在于，流量噴嘴具有逐漸收縮的形狀，而不是孔板的突然收縮的形狀。流量噴嘴通常用于高速，低粘度的流量。與其他壓差計相比，流量噴嘴還具有更大的流量。

　　孔板流量計，文丘里管和流量噴嘴的工作原理是恒定面積可變壓降。在這里，阻塞面積是恒定的，并且壓降隨流量變化。另一方面，轉子流量計用作恒定壓降可變面積流量計。

　　5.轉子流量計

　　轉子流量計只能在垂直管道中使用。與其他類型的流量計相比，其精度也較低。但是轉子流量計的主要優點是結構簡單，易于安裝，并且可以在校準后的刻度尺上直接看到流量，而無需任何其他設備的幫助。差壓傳感器等。此外，它可用于各種流量變化。

　　6.正排量流量計/容積式流量計

　　容積式流量計是唯一直接測量通過管道的流體量的流量計系列。這是通過儀表每次旋轉使特定量的流體通過來實現的。關于這些工作方式的一個很好的類比是想象將一個桶裝滿并傾倒多次以測量水量。容積式流量計非常精確，與流體的粘度，密度，速度或溫度無關。由于準確性和易用性，容積式流量計通常用于生活用水測量。

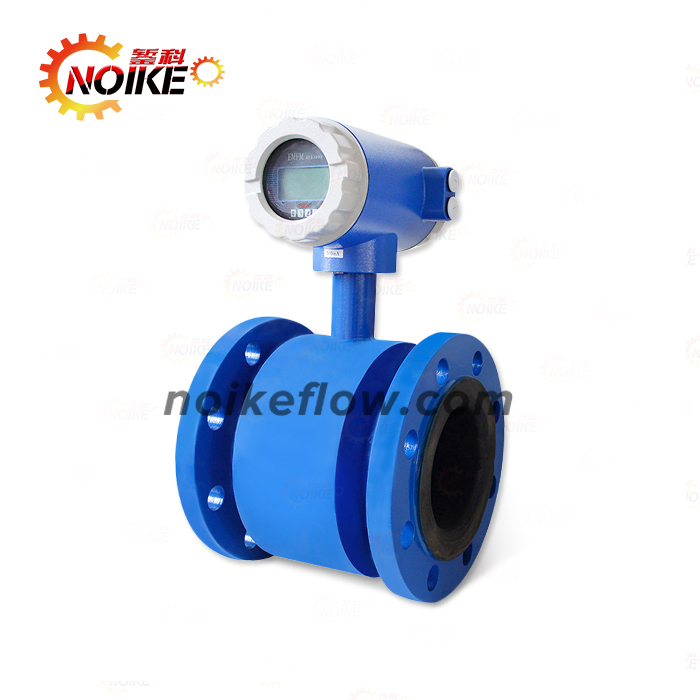

　　7.電磁流量計

　　電磁流量計使用法拉第電磁感應定律的原理來計算流體流速。法拉第定律指出，導體在磁場中移動時會感應出電壓。在這種情況下，液體流體充當導體，磁場被施加到計量管。這將產生一個電位差，該電位差將由垂直于流動方向對齊的電極進行監控。電位差或產生的電壓與速度成正比，然后使我們能夠找到流速。

　　以上即是管道流量計圖片的相關內容了，如果還有問題請隨時聯系我們，我們收到之后會第一時間回復您的。
