其是根據導電流體通過外加磁場時感生的電動勢來測量導電流體流量的一種儀器，電磁流量計測量范圍度大，通常為20:1~50:1，可選流量范圍寬；電磁流量計的口徑范圍比其它品種流量?jī)x表寬，從幾毫米到3米；可測量正反雙向流量，也可測脈動流量，只要脈動頻率低于激磁頻率很多。
當導體在磁場中作切割磁力線運動時，在導體中會產生感應電勢，感應電勢的大小與導體在磁場中的中效長度及導體在磁場中作垂直于磁場方向運動的速度成正比。同理，導電流體在磁場中作垂直方向流動而切割磁感應力線時，也會在管道兩邊的電極上產生感應電勢。
感應電勢的方向由右手定則判定，感應電勢的大小由下式確定：
Ex=BDv -----------------式(1)
式中Exmdash;感應電勢，V Bmdash;磁感應強度，T Dmdash;管道內徑，m vmdash;液體的平均流速，m/s然而體積流量q v 等于流體的流速v 與管道截面積(pi;D2)/4的乘積，將式(1)代入該式得：
Qv=(pi;D/4B)* Ex ---------式(2)
由上式可知，在管道直徑D己定且保持3 電磁流量計的結構電磁流量計的結構主要由磁路系統、測量導管、電極、外殼、襯里和轉換器等部分組成：
磁感應強度B不變時，被測體積流量與感應電勢呈線性關系。若在管道兩側各插入一根電極，就可引入感應電勢Ex，測量此電勢的大小，就可求得體積流量。

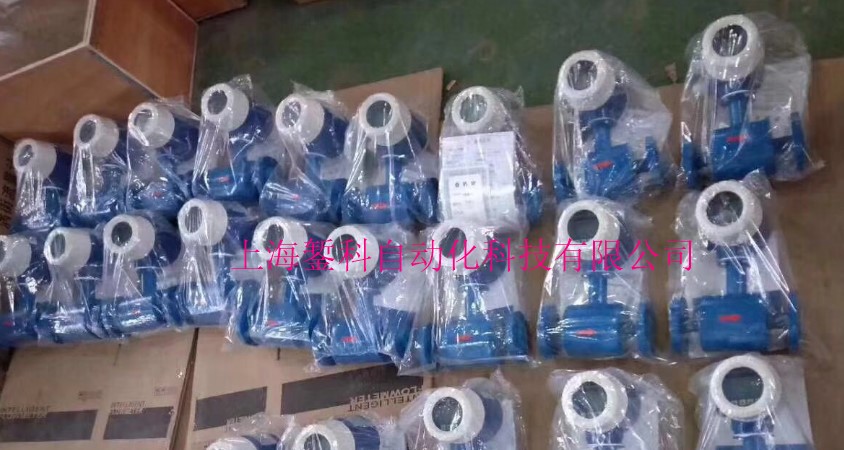

鏨科電磁流量計
1、選擇便于維修，活動方便的地方；
2、應盡量安裝在干燥通風之處，不宜在潮濕、易積水的地方安裝；
3、流量計應安裝在水泵后端，決不能在抽吸側安裝，閥門應安裝在流量下游側；
4、盡量避開鐵磁性物體及具有強電磁場的設備（如大電機、大變壓器等），以免磁場影響傳感器的工作磁場和流量信號；
5、應盡量避免日曬雨淋，避免環境溫度高于60℃及相對濕度大于95%；
以上即是電磁流量計對安裝地點有什么樣的要求？的相關內容了，更多信息請參考本網站發布的其他內容。
