原理，結構
NC20系列采用雙金屬片原理，當溫度達到設定值時，繞制成環性彎曲狀的雙金屬片的端受熱膨脹觸發內置機械裝置，開關動作。
特點
NC20與介質接觸部分全部采用黃銅材料，接口螺紋有G1/G1/2，M20×1.5三種可供選擇，溫度范圍:30℃...........120℃
應用
NC20系列溫度開關可滿足液壓，潤滑，傳統系通中對于溫度控制的不同要求，用于檢測溫度是否超過最高限或最低限。
技術參數
△測量范圍固定開關點30120℃

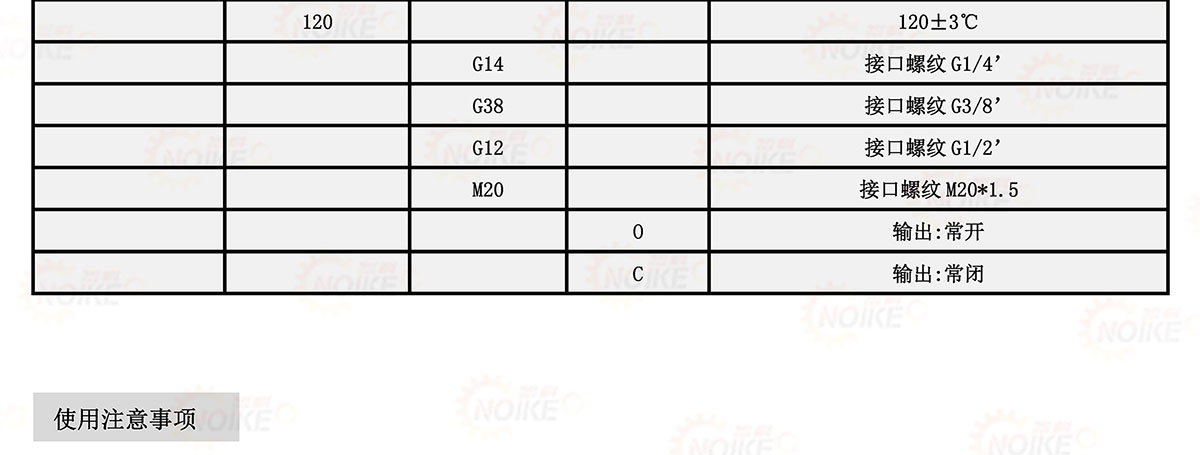

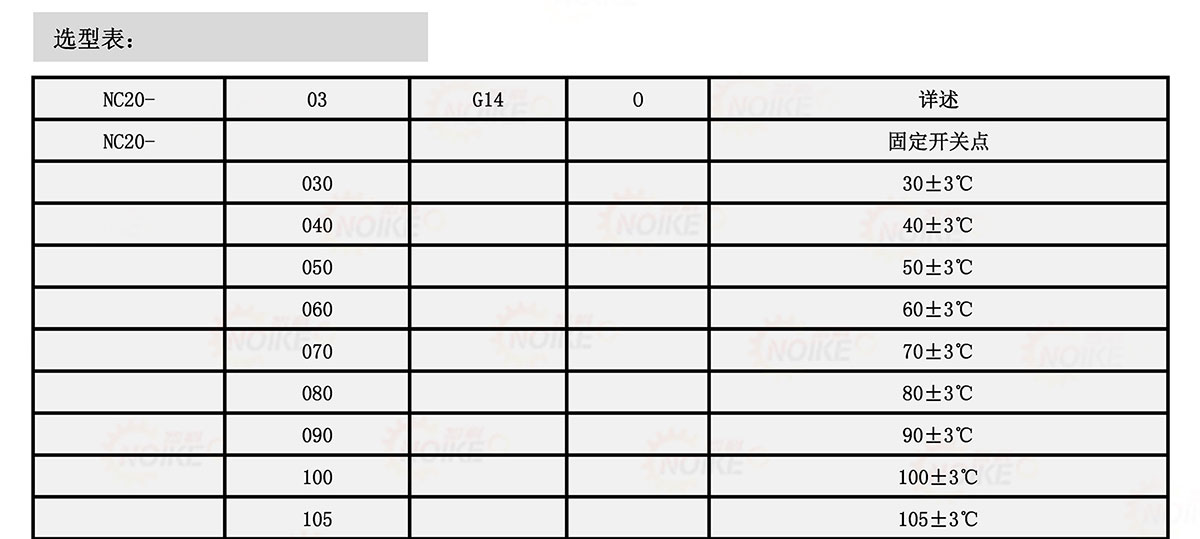

(詳見選型表)
△最大壓力:10bar
△介質溫度:最大135℃
△輸出:常開/常閉可選觸點鍍銀
△觸點容量:容量16A.....220VAC
△固定遲帶:最大15℃＜80℃＞
△防護等級:IP65
△額定電壓:6～24V

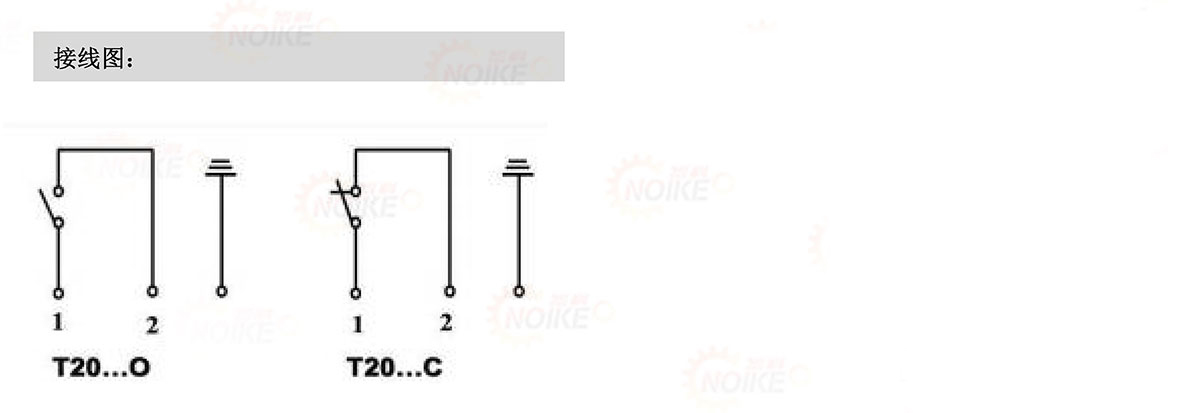

△接線方式:端子接線
△觸液部分材料:黃銅
△外殼材料:黑色BNR
△試驗介質:
高溫導熱油。將溫度開關六角方的下端面浸沒在試驗介質中接通工作電流并至少保溫3min

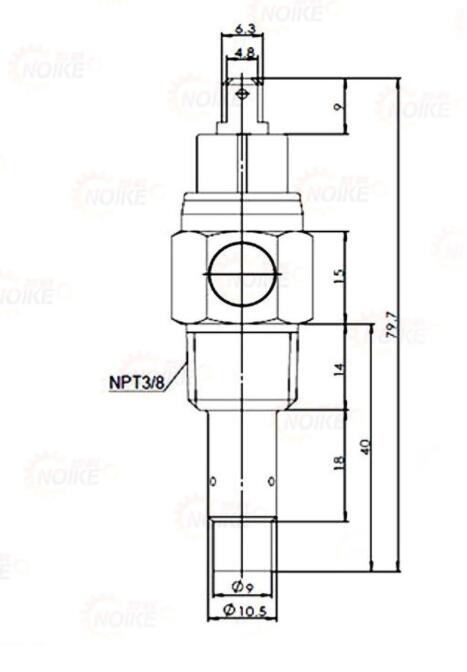

尺寸圖：
1收到產品后，請檢查包裝及外形是否完好，并核對型號和規格是否與您選購的產品相符。
2.通電之前請務必檢查供電電壓是否正確，連線是否正確。因?yàn)檫B續錯誤導致的產品燒壞或負載產品損壞，公司不保修。請勿帶電安裝!
3在安裝過程中，使用六角扳手，不得強力安裝或者拆卸。否則容易損壞螺紋和殼體。
