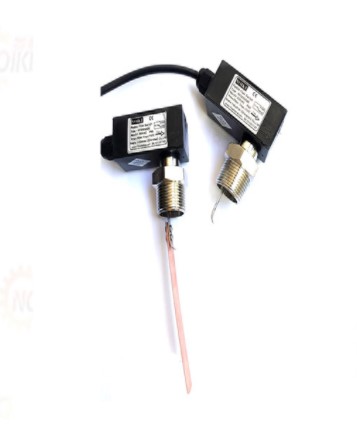

靶式流量開關 NFS22系列

產品介紹：

NFS22插入式安裝，機械式流量開關，內置微動觸發開關。使用磁鐵同性相斥的原理進行水電隔離，它完全摒棄了普通靶式流量開關使用的波紋管式的水電隔離部件，工作時微動開關不與低溫金屬部件接觸，也不會產生凝結水，也沒有微動開關的銹蝕或接觸不良，防護等級高達IP65可應用在具有腐蝕性的空氣環境中， NFS22系列擋板式流量開關在結構上大大簡化，可靠性、使用壽命、使用溫度范圍、工作壓力及對使用環境的要求等多方面均遠優于普通靶式流量開關，是普通靶式流量開關的更新換代產品。設定值為可調，用戶可根據需要自行調整。

特點：

1極小的壓力損失，良好的重復性，通過旋鈕實現精確的開關設定。

2.機械部分與電子部分安全隔離。產品不含容易導致故障發生的波紋管，電器部件不直接與溫差大的金屬部件接觸，不存在電器部件產生冷凝水導致銹蝕的問題，它具有多種類型可供客戶選擇以適應不同的應用場合。

3使用進口微動開關作為電氣動作部件，通過的電流大，避免了磁敏開關使用不當易損壞的問題，是中央空調和工業流體控制的可以選擇]流量保護產品。

技術參數:

外螺紋插入接口口徑: DN20DN25

使用介質溫度范圍:-30~110℃

保存溫度: -20~85℃

工作介質: 空氣、水和油

平均壓力損失: 大流量時0.01bar

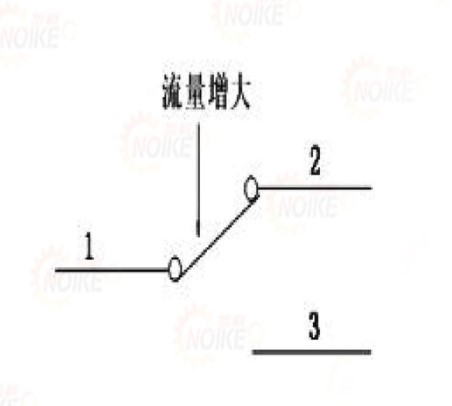

輸出形式: 微動開關SPDT輸出

微動開關參數: 5A(max)、250VAC/DC

電纜: 標準配置1.5m，2X075mm2

大承壓: 25bar，可選擇定制40bar

外殼防護等級: IP65

材質: 接液殼體:黃銅鍍鎳

擋板:鈹銅封:NBR電氣外殼:ABS

安裝位置: 水平、垂直，但塑料接線盒不能在下即不能倒置。

注意事項：

1安裝前請仔細檢查流量開，包裝應完整，外觀應無損傷及變形。如有問題，請與生產廠家聯系;

2.流量開關可安裝在水平管道或液流方向向上的垂直管道中，但不能安裝在也流向下的管道中。當安裝在液流向上的管道中，用考慮重力影響。

3流量開關一定要安裝一段支線管道上，其兩邊至少5倍管徑的直線行程，同時應注意管道中液流方向必須與開關外殼上的箭頭方向一致，其接線端子應在易于接線的位置:(圖1)4安裝接線時，請注意以下事項:

*絕對禁止扳手碰撞開關底板，導致流量開關變形失效

*為避免觸點及損害設備，在接線或進行調試時，應切斷電源

*接線時，絕對禁止調節微動開關接線端子接地螺絲外的其它螺絲。并應注意，微動開關接線時不能用邊過猛，否則易使微

動開關本身位置移位，導致流量開關失效;

*接線必須使用專用接地螺絲，不能隨意拆卸安裝螺絲釘，否則將導致控制器變形失效;

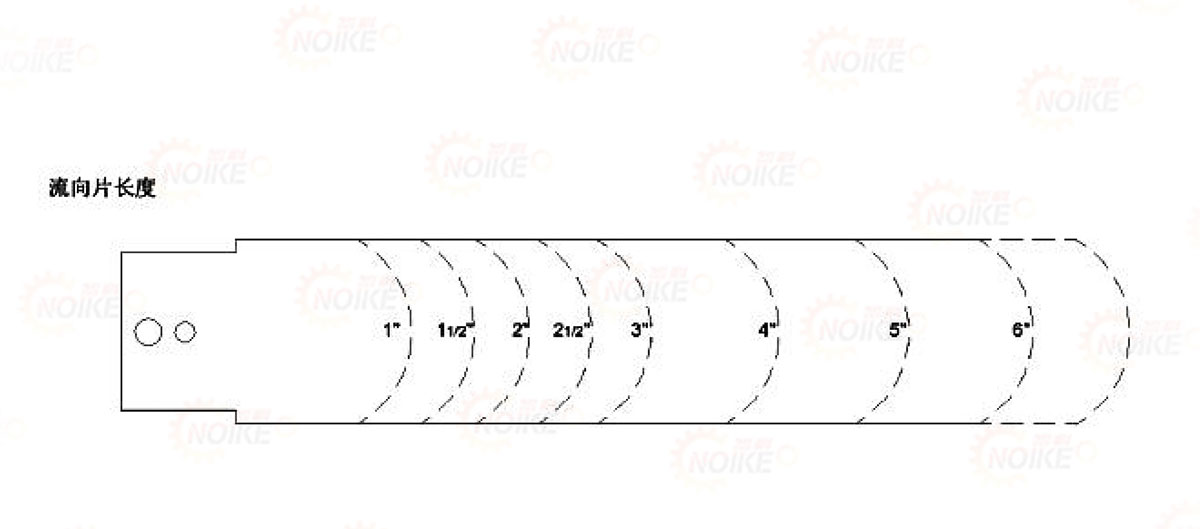

*流量開關的靶片不能與管道內壁及管道中其它節流器相接觸，否則容易導致開關不能正常復位。
