流量計/傳感器中IO-Link傳輸類型是什么？

時間：2019-10-30 05:10:00 點擊：0 次

IO-Link設備具有四種傳輸類型。這些是：

- 處理數據

/價值狀態

/設備數據

/活動

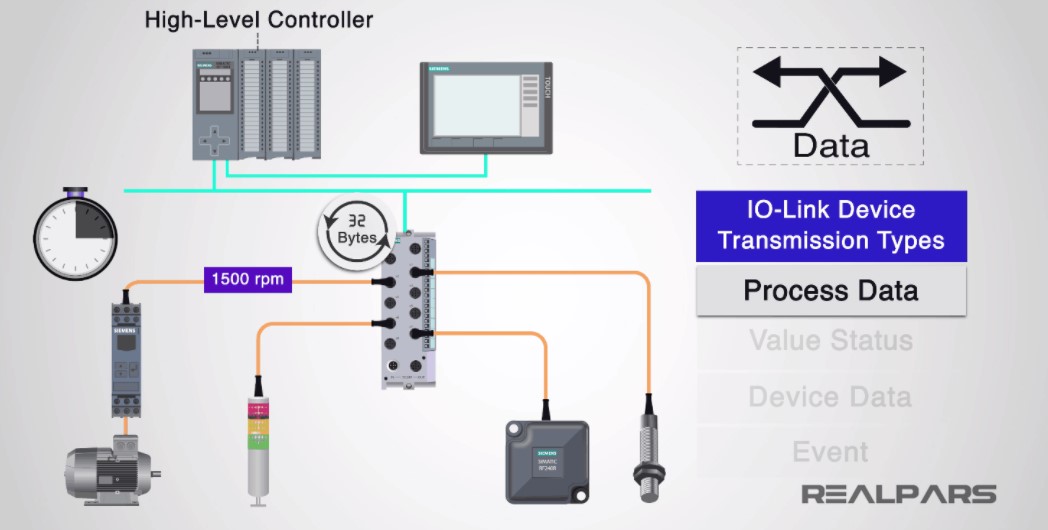

1. IO-Link過程數據傳輸

過程數據被視為傳感器或執行器的最新?tīng)顟B(tài)，例如速度。

過程數據周期性地傳輸，這意味著將以固定的定期間隔自動傳輸。最多可處理32個字節的過程數據，由高級控制器定義。

值狀態指示過程數據是有效還是無效，并與過程數據一起循環發送。

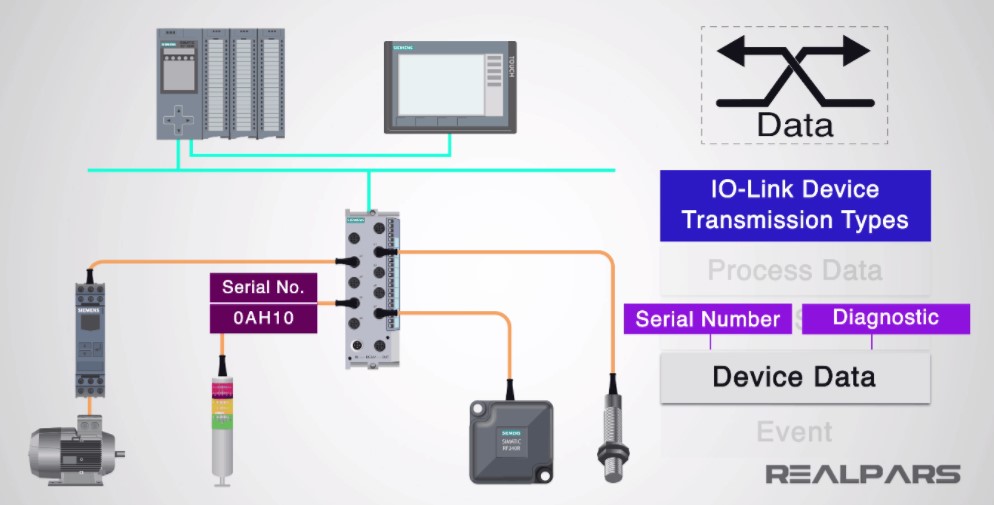

設備數據保存有關設備的詳細信息。

可以從每個IO-Link設備檢索基本信息，例如序列號或版本號，以及更高級的信息，例如參數或診斷信息。

應IO-Link主站的請求，設備數據以非周期性方式傳輸。這意味著它不會自動發送，但是將在主機請求后發送。

設備數據可以從設備讀取，也可以寫入。

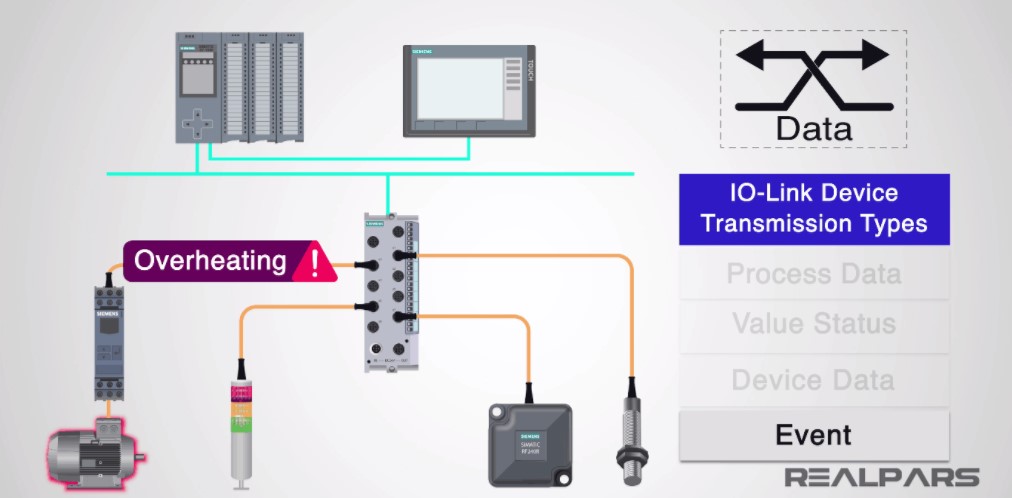

4. IO-Link事件傳輸

設備能夠觸發事件，這又會向IO-Link主設備發出事件的信號。

事件的示例是錯誤或警告消息，例如短路或設備過熱。

一旦主站處理了到高級控制器的消息，該信息就可以用于在HMI設備上顯示指示器或消息，例如表示斷線或通訊故障的錯誤消息。

設備參數和事件的傳輸獨立于過程數據的循環傳輸。

這意味著它們不會互相影響，因此，關鍵消息不必排隊，直到發送已緩沖的消息為止。

簡單來說：

IO-Link是一種簡單的通信協議。它主要用于與簡單的3線制傳感器和執行器進行通信。

主機上連接有從設備，例如執行器或傳感器。

然后，主站可以通過現場總線連接與上級控制器（在我們的情況下很可能是PLC或可編程邏輯控制器）進行通信。

這些端口可以有不同的用途，從發出未使用狀態的信號到進入輸入模式，輸出模式或用于IO-Link通信的信號。

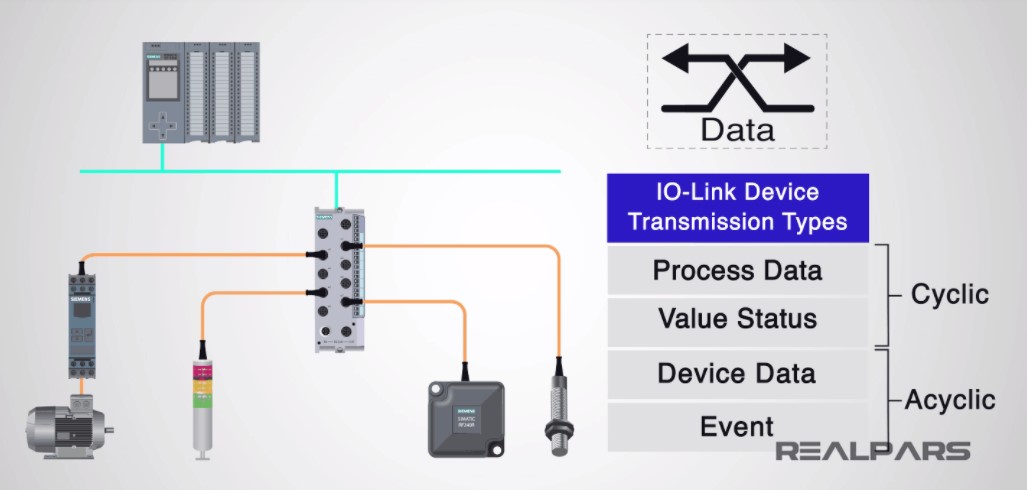

IO-Link設備以固定的定期間隔定期發送過程數據和值狀態。這稱為循環傳輸。

設備數據（例如診斷和事件）將在需要時進行傳輸。這稱為非循環傳輸。
