德?tīng)査土髁坑?jì)

今天我們來講講德?tīng)査土髁坑?jì)，主要包括德?tīng)査土髁坑?jì)是什么，如何安裝，安裝圖，主要參數，特點，工作原理，優缺點等，希望可以對大家有所幫助。

德?tīng)査土髁坑?jì)是什么

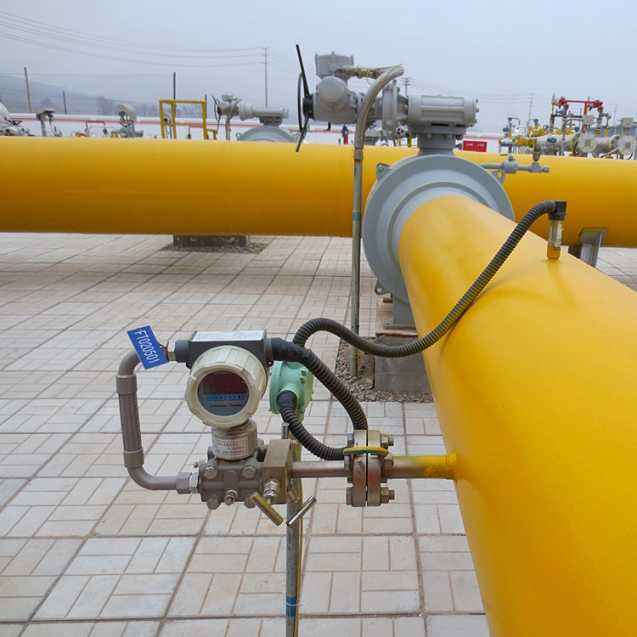

德?tīng)査土髁坑?jì)安裝圖

德?tīng)査土髁坑?jì)現場安裝正常采用的是直接插入式（也就是焊接式）的連接方式.

1. 1，安裝首先的前提還是要確認現場直管段是否符合要求，具體要求可以參考相關手冊或者咨詢公司技術部門，然后根據現場流體方向確定流量計的安裝方向。
2. 2，在方向確定好之后，借助開孔器在管道上開孔（常規開孔大小為 25mm） a，單面支撐：也就是說，在管道上根據威力巴傳感器尺寸開一個孔，這樣的安裝方式適合現場口徑小于600mm的管道，因?yàn)樵谛】讖降陌惭b方式下，這樣的安裝方式足以保證傳感器本身的穩定性，保證測量精度。 b；雙面支撐：確定安裝方向后，在管道上對稱位置上開兩個同樣大小的孔，和上面單面支撐是相對的，也就是說，對于大口徑的測量，為了保證傳感器的穩定性，要采用雙面固定的方式來安裝德?tīng)査土髁坑?jì)。
3. 3，將德?tīng)査土髁坑?jì)插入管道中，用點焊的方式將傳感器固定在正確的位置上，但是要求探頭部分在整個管道內徑且與中心線在同一條中心線上；
4. 4，最后將整個焊口全部焊接好，并對焊接部分做防銹處理。 而對于現場水泥管道，為了現場安裝方便，公司會隨德?tīng)査土髁坑?jì)同時配備一塊鋼板，鋼板與現場管道用螺栓對卯，然后德?tīng)査土髁坑?jì)和鋼板還是采取上述安裝方式。

德?tīng)査途俟芰髁坑?jì)主要技術參數：

1. 1、量程比：在差壓滿足的情況下量程比1：10；
2. 2、通用管徑：8mm～15000mm；
3. 3、直管段要求：通常情況下前7D、后3D保證測量精度0.5％～1.0％；
4. 4、測量精度：±0.5％～±1.0％；
5. 5、重復精度：±0.1％；
6. 6、適用壓力：0～25Mpa，特殊應用可達40Mpa；
7. 7、適用溫度：-100℃～500℃,特殊應用可達800℃；
8. 8、適用介質：空氣、煤氣、煙氣、自來水、鍋爐給水、含腐溶液、蒸汽等各種氣液介質
9. 9、參照標準：ISO3966-197、JB/T5325-1991及GB/T2624-2006
10. 10、連接方式：插入式法蘭連接，插入式螺紋連接、管道式法蘭連接、管道式螺紋連接.

德?tīng)査途俟芰髁坑?jì)特點：

1. 1、 廣泛用于各種干燥或者潮濕氣體、液體、蒸汽等介質的測量；
2. 2、探頭材料有特殊的1.4528和哈C4合金，專門針對各種強腐蝕介質；
3. 3、低壓孔徑為8mm，防堵性能良好；
4. 4、探頭截面對稱，可以雙向測量；

德?tīng)査土髁坑?jì)的工作原理

德?tīng)査土髁坑?jì)由一根有雙層結構的彎成直角的金屬小管組成，在頂端開有一個迎流的全壓孔，在側壁周?chē)_(kāi)有靜壓孔，將傳感器插入管道中心，總壓孔對準流體的上游，總壓與靜壓之差即為管道中心的實測差壓，差壓變送器兩端分別與總壓管和靜壓管連接，根據數理模型實測數據擬合曲線，給出對應的流量值，將對應的流量信號通過差壓變送器轉換成標準的4~20mA信號。

德?tīng)査土髁坑?jì)優點:

(1)應用范圍廣泛,至今尚無任何一類流量計可與之相比擬;

(2)應用最多的孔板式流量計結構牢固,性能穩定可靠,使用壽命長;

(3)檢測件與變送器、顯示儀表分別由不同廠家生產,便于規模經濟生產。

德?tīng)査土髁坑?jì)缺點:

(1)現場安裝條件要求高;

(2)范圍度窄,一般僅 3:1~4:1;

(3)壓損大(指孔板、噴嘴等);

(4)測量精度普遍偏低。

好了，今天我們的這個德?tīng)査土髁坑?jì)到這里結束了，還有問題請隨時聯系我們。
