橢圓齒輪流量計是容積式流量計的一種，用于精密的連續或間斷的測量管道中液體的流量或瞬時流量.它特別適合于重油、聚乙烯醇、樹脂等粘度較高介質的流量測量。 l橢圓齒輪流量計的工作原理 橢圓齒輪流量計的測量部分主要由兩個相互嚙合的橢圓齒輪及其外殼(計量室)所構成，如下圖所示： 橢圓齒輪在被測介質的壓差p=pl-p2的作用下，產生作用力矩使其轉動。在(a)所示位置時，由于P1gt;P2，在P1和P2的作用下所產生的合力矩使輪1產生順時針方向轉動，把輪1和殼體間的半月形容積內的介質排至出口，并帶動輪2作逆時針方向轉動。
|
公稱通徑（mm） |
8～250 |
|
準確度 |
0.2、0.5級 |
|
壓力損失 |
0～1000mpas＜80kpa |
|
工作壓力 |
1.6、2.5、4.0、6.3、10、16、25、42MPa |
|
溫度范圍 |
-20℃～+300℃ |
|
介質粘度 |
0.1～1000mpas |
|
環境條件 |
溫度-30℃～+70℃濕度5%～95%氣壓86kpa～106kpa |
|
連接法蘭 |
國標，另可按用戶指定法蘭標準制造 |
|
防爆等級 |
本安laIICT4,隔爆dIIBT4 |
（LCmdash;口N型、LCmdash;口A型）ensp;
1.
基本型LC-口型；
”24v+”（紅色線）接DC24v
正端；”
電源負：（白色線）接DC24v
負端；
”脈沖”
（黃色線）接二次表脈沖輸入端。
ensp;

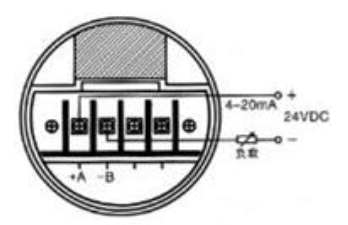

2.防爆型LWGYmdash;口N型，見圖。
ensp;
3.LCmdash;口A型，見圖
