熱式氣體流量計概述：

熱式氣體質量流量計是基于熱擴散原理而設計的，該儀表采用恒溫差法對氣體進行準確測量。具有體積小、數字化程度高、安裝方便，測量準確等優點。

傳感器部分由兩個基準級鉑電阻溫度傳感器組成，儀表工作時，一個傳感器不間斷地測量介質溫度T1；另一個傳感器自加熱到高于介質溫度T2，它用于感測流體流速，稱為速度傳感器。該溫度Delta;T=T2-T1，T2gt;T1，當有流體流過時，由于氣體分子碰撞傳感器并將T2的熱量帶走，使T2的溫度下降，若要使Delta;T保持不變，就要提高T2的供電電流，氣體流動速度越快，帶走的熱量也就越多，氣體流速和增加的熱量存在固定的函數關系，這就是恒溫差原理。

    熱式氣體流量計技術參數：

熱式氣體質量流量計具有如下技術優勢：

;真正的質量流量計，對氣體流量測量無需溫度和壓力補償，測量方便、準確。可得到氣體的質量流量或者標準體積流量。

;寬量程比，可測量流速高至120Nm/s低至0.1Nm/s的氣體，可以用于氣體檢漏。

;抗震性能好使用壽命長。傳感器無活動部件和壓力傳感部件，不受震動對測量精度的影響。

;安裝維修簡便。在現場條件允許的情況下，可以實現不停產安裝和維護。（需要特殊定制）

;數字化設計。整體數字化電路測量，測量準確、維修方便。

;采用RS-485通訊，可以實現工廠自動化、集成化。

;氧氣、氮?dú)?、氫氣、氯氣及多組分氣體測量。

;高爐煤氣、焦?fàn)t煤氣測量。

;天然氣，液化氣，火炬氣，等氣體流量測量。

;電廠高爐的一次風、二次風流量測量。

;礦井下通風或排風系統流量測量。

;煙道氣測量。

;壓縮空氣測量。

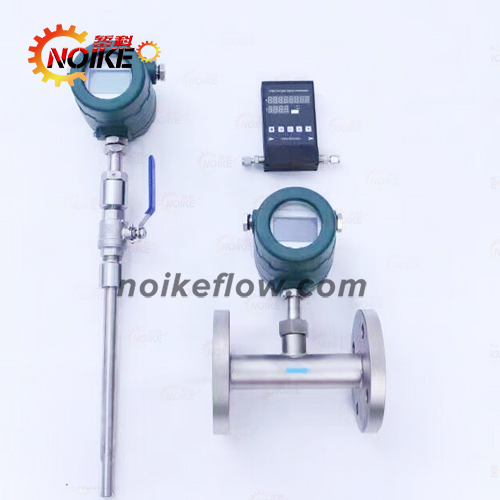

熱式氣體流量計結構和安裝：

結構說明：

A）一體型插入式應插入至被測管路軸心，所以測量桿長度視測管徑大小而定。訂貨時應說明。若不能插入至管道軸心，將有廠方提供標定系數，以完成準確測量。

B）一體型滿管式可以采用法蘭連接、螺紋連接以及卡裝連接

    熱式氣體流量計結構尺寸：

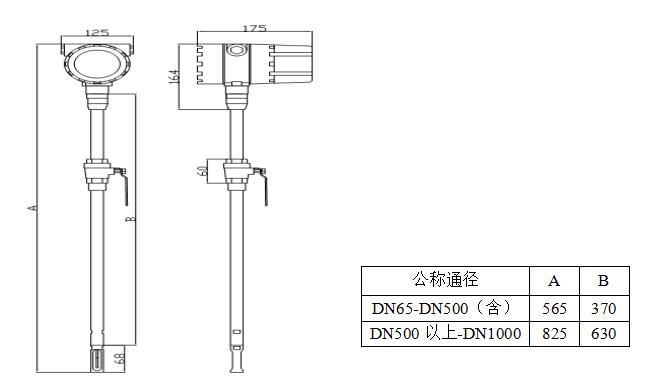

精簡型插入型外形尺寸單位：mm

GB/T9119-2000 PN1.6Mpa(16bar)平面、突面板式平焊鋼制管法蘭

1.法蘭采用國標GB/T9119-2000標準。并依照GB/T9119-2000標準加工生產。

2.對于DN15～DN80可以采用管螺紋連接，但要與儀表提供商達成技術協商一致后方可執行。

3.表中只給出了最高1.6Mpa額定壓力數據，高于額定壓力的可以定做，但要與儀表提供商達成技術協商一致后方可執行。

4.DN100以上口徑管段式安裝尺寸，與儀表供應商協商一致后方可生產。
