小口徑氣體渦輪流量計適用范圍

渦輪流量計廣泛應用于以下一些測量對象:石油、有機液體、無機液、液化氣、天然氣、煤氣和低溫流體等。在國外液化石油氣、成品油和輕質原油等的轉運及集輸站，大型原油輸送管線的首末站都大量采用它進行貿易結算。

造紙行業 石油行業 化工行業 冶金行業

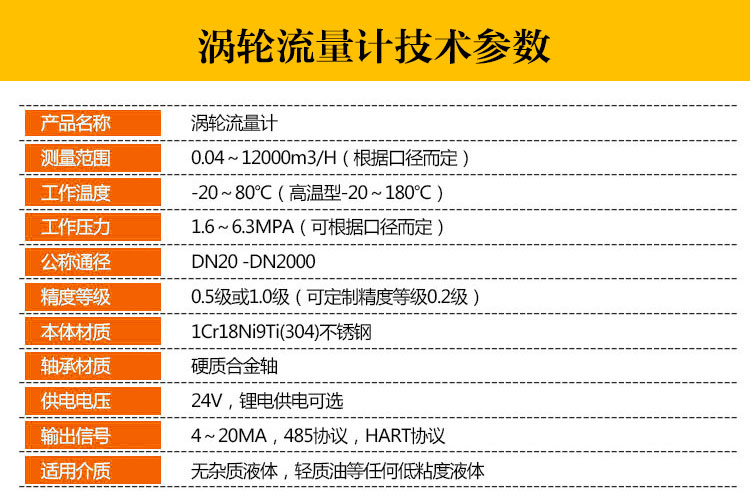

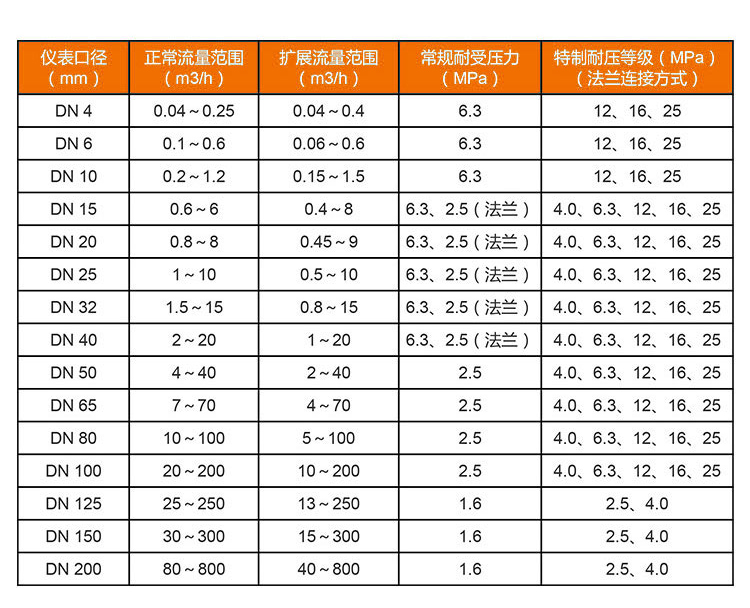

小口徑氣體渦輪流量計技術參數

小口徑氣體渦輪流量計選型：

才能保證渦輪流量計更好的使用。選用什么種類的渦輪流量計應根據被測流體介質的物理性質和化學性質來決定?使渦輪流量計的通徑、流量范圍、襯里材料、電極材料和輸出電流等都能適應被測流體的性質和流量測量的要求。

1、精密功能檢查

精度等級和功能根據測量要求和使用場合選擇儀表精度等級，做到經濟合算。比如用于貿易結算產品交接和能源計量的場合，應該選擇精度等級高此如10級05級，或者更高等級用于過程控制的場合，根據控制要求選擇不同精度等級有些僅僅是檢測一下過程流量，無需做精確控制和計量的場合，可以選擇精度等級稍低的，如15級、2.5級，甚至40級，這時可以選用價格低廉的插入式渦輪流量計。

2、可測量的介質

測量介質流速、儀表量程與口徑測量一般的介質時，渦輪流量計的滿度流量可以在測量介質流速05-12m/s范圍內選用，范圍比較寬。選擇儀表規格(口徑)不一定與工藝管道相同，應視測量流量范圍是否在流速范圍內確定即當管道流速偏低，不能滿足流量儀表要求時或者在此流速下測量準確度不能保證時，需要縮小儀表口徑，從而高管內流速，得到滿意測量結果。

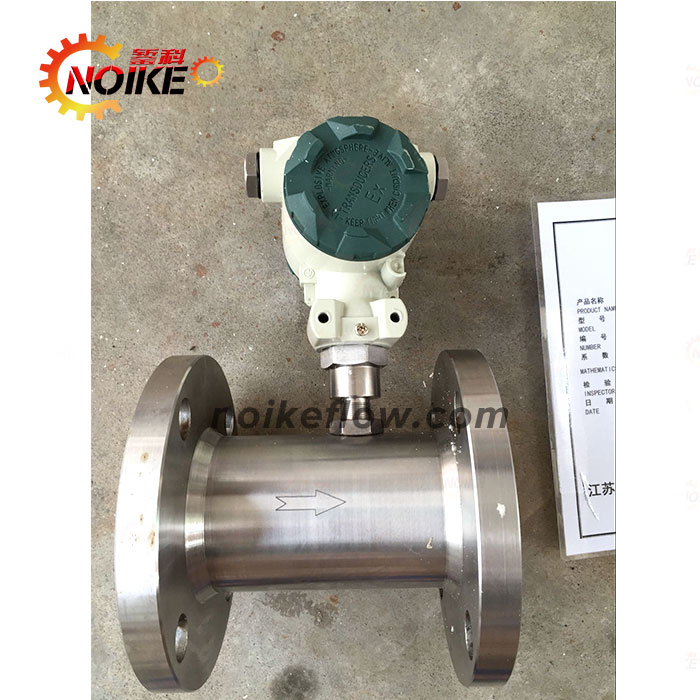

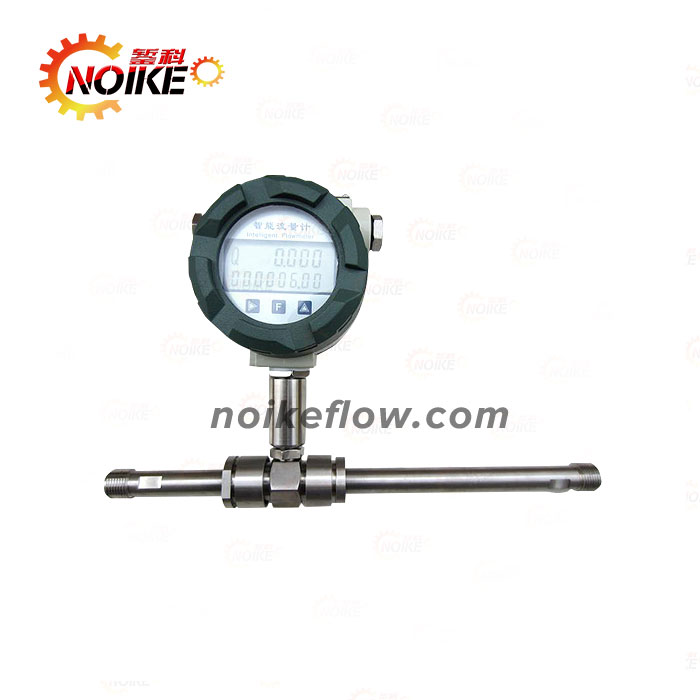

小口徑氣體渦輪流量計圖

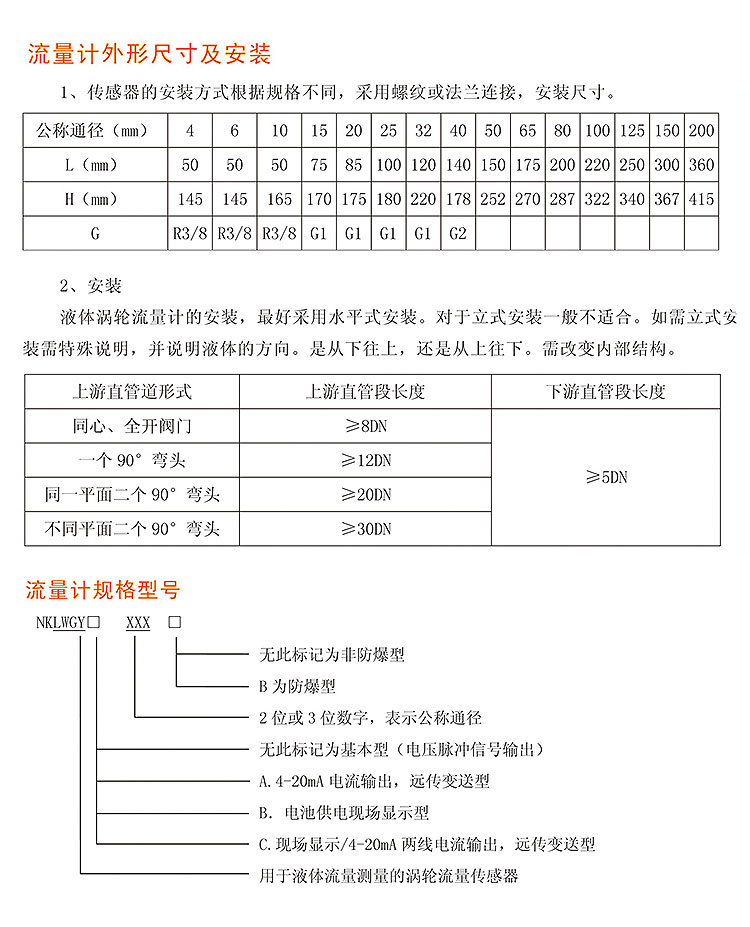

傳感器的安裝方式根據規格不同，采用螺紋或法蘭連接。

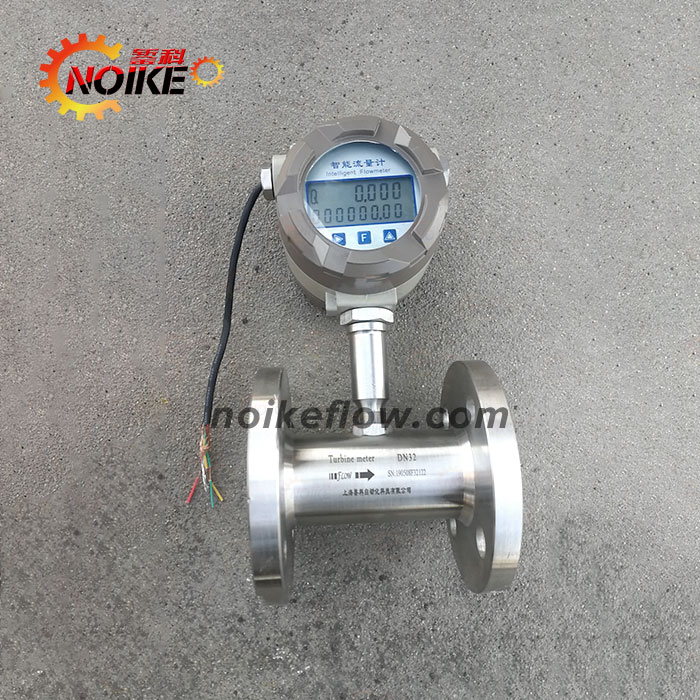

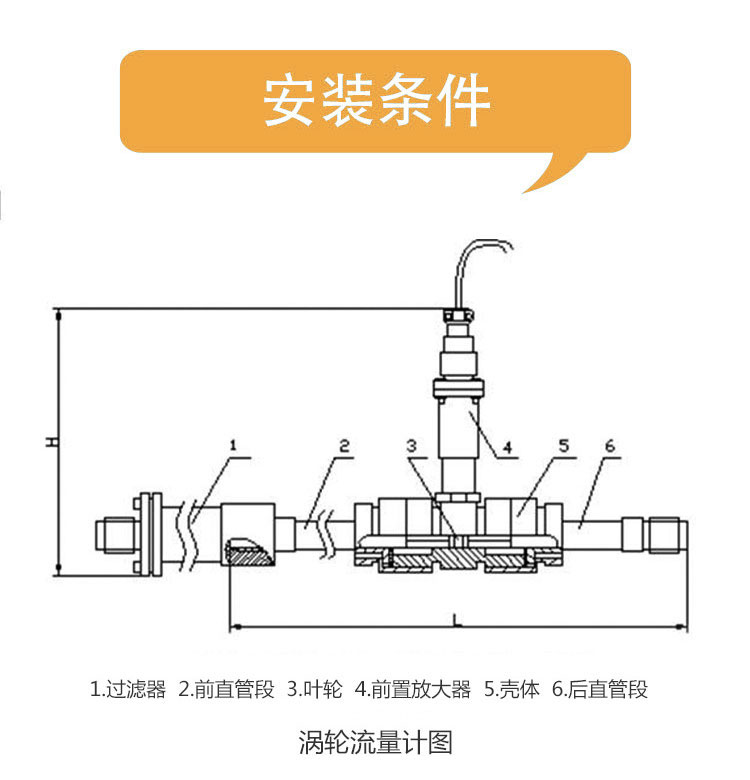

渦輪流量計圖

1壓緊圈2螺栓4x143墊圈4密封墊圈5鋼絲1Cr18Ni9Ti-0.8x2.56.

過濾網7座

傳感器應遠離外界電場、磁場，必要時應采取有效的屏蔽措施，以避免外來干擾。傳感器可水平、垂直安裝，垂直安裝時流體方向必須向上。

液體應充滿管道，不得有氣泡。安裝時，液體流動方向應與傳感器外殼上指示流向的箭頭方向一致。傳感器上游端至少應有20倍公稱通徑長度的直管段，下游端應不少于5倍公稱通徑的直管段，其內壁應光滑清潔，無凹痕、積垢和起皮等缺陷。傳感器的管道軸心應與相鄰管道軸心對準，連接密封用的墊圈不得深入管道內腔。

為了檢修時不致影響液體的正常輸送，建議在傳感器的安裝處，安裝旁通管道。

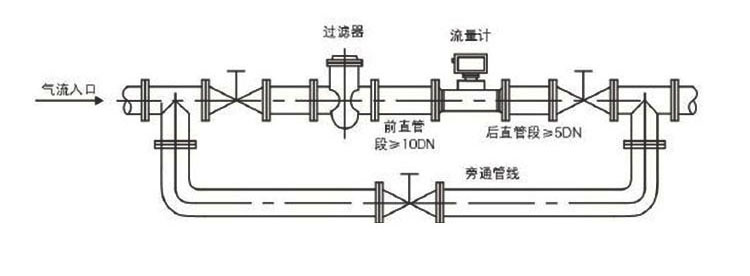

小口徑氣體渦輪流量計?安裝管道涉及示意圖

傳感器露天安裝時，請做好放大器及插頭的防水處理。傳感器與顯示儀表的接線如圖四所示。

當流體中含有雜質時，應加裝過濾器，過濾器網目根據流量雜質情況而定，一般為20~60目。當流體中混有游離氣體時，應加裝消氣器。整個管道系統都應良好密封。旁通管道示意圖

好了，今天的我們的這個小口徑氣體渦輪流量計就到這里結束了，還有問題的話，我們歡迎您隨時聯系咨詢我們。
