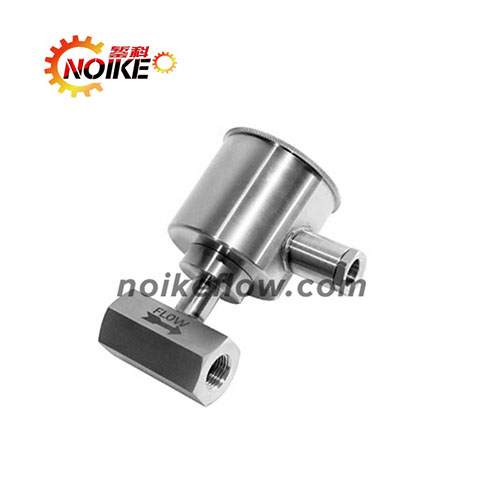

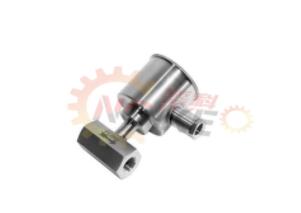

NK01BS擋板流量開關主要為工業防爆區域設計的一款防爆流量開關，適用于當流速超過設定值時，流體推動擋片，通過水流開關內的機械裝置帶動頂部的微動開關，通常使用在需要連鎖作用或斷流”保護的場所。氣液兩用型，消防行業／化工行業／工業自動化機械設備／冶煉設備／液壓潤滑設備。
◆設定范圍：詳見下表
◆重復性：土2．5％總量程 ◆接線方式：端子接線
◆輸出形式：微動開關SPDT（常開＋常閉）
◆耐壓：100bar
◆平均壓力損失：0．08bar（流量最大時）
◆環境溫度：－25……80℃
◆介質溫度：250℃
◆防護等級：EX ib IIC T6 Gb
●材料
◆主體：不銹鋼 ◆過程連接：不銹鋼 ◆連接桿：不銹鋼 ◆擋板：不銹鋼
◆防護外殼：不銹鋼防爆接線盒
通徑 | 規格 | 接口螺紋 | 流量調節 |
|
| 重復性 |
|
| D | 范圍 | 低端 | 高端 | 誤差 |
15 | A | RC1/2amp;Prime; | 3-11 | 2.5 | 1.5 | 2.5% |
15 | B | RC1/2amp;Prime; | 5-17 | 5.5 | 2.5 | 2.5% |
20 | A | RC3/4amp;Prime; | 4.2～18 | 3.6 | 2 | 2.5% |
20 | B | RC3/4amp;Prime; | 8.3～37 | 7.2 | 3 | 2.5% |
25 | A | RC1 amp;Prime; | 5.2～23 | 4.5 | 2 | 2.5% |
25 | B | RC1 amp;Prime; | 10～48 | 9.3 | 4 | 2.5% |
32 | A | RCI 1/4amp;Prime; | 8.1～39 | 7.5 | 3 | 2.5% |
32 | B | RCI 1/4amp;Prime; | 19～90 | 11 | 6 | 2.5% |
40 | A | RCI 1/2amp;Prime; | 15～69 | 12 | 5 | 2.5% |
40 | B | RCI 1/2amp;Prime; | 25～111 | 16 | 7 | 2.5% |
50 | A | RC 2amp;Prime; | 35～92 | 14 | 6 | 2.5% |
50 | B | RC 2amp;Prime; | 46～125 | 18 | 7 | 2.5% |
接線說明：打開流量開關蓋子，電氣接口旁，3個黃色端子從左到右，分布對應3,2,1。1和2對應常閉，1和3對應常開。斷流或者低流速報警可以接3和1。
(A) 額定電壓(V) 額定電壓 | A.C.110 | A.C.220 | |
非誘導電流 | 10 | 8 | |
誘導電流 | 滿載電流 | 10 | 8 |
瞬時電流 | 30 | 48 | |
1.打開流量開關外殼;
2.開關出廠時已設定在約為最小流量值。調高流量設定值，順時針旋轉調節螺絲①;
3.按動靶片來檢查微動開關是否正常工作，過多的逆時針旋轉調節螺絲，可能導致流量開關失效;
4.安裝結束后，請通過按動流量開關杠桿數次來檢查，一旦發下杠桿回復時沒有”咔嗒”聲，順勢正旋轉調節螺絲直到回復時有”咔嗒”聲；
5.禁止取出螺絲固定夾②，否則將造成流量調節螺絲失效;
6.漆封的調節螺絲③僅供出廠調整流量開關狀態，請勿改變或調解;
應觀察三個工作周期，確定開關和與之聯系運轉正常，并及時蓋上開關外殼。
1.安裝前請仔細檢查流量開關，包裝應完整，外觀應無損傷及變形。如有問題，請與生產廠家聯系;
2.流量開關可安裝在水平管道或液流方向向上的垂直管道中，但不能安裝在也流向下的管道中。當安裝在液流向上的管道中，用考慮重力影響。
3.流量開關一定要安裝一段支線管道上，其兩邊至少5倍管徑的直線行程，同時應注意管道中液流方向必須與開關外殼上的箭頭方向一致，其接線端子應在易于接線的位置;(圖1)
4.安裝接線時，請注意以下事項:
*絕對禁止扳手碰撞開關底板，導致流量開關變形失效;
*為避免觸點及損害設備，在接線或進行調試時，應切斷電源;
*接線時，絕對禁止調節微動開關接線端子,接地螺絲外的其它螺絲。并應注意，微動開關接線時不能用邊過猛，否則易使微動開關本身位置移位，導致流量開關失效;
*接線必須使用專用接地螺絲，不能隨意拆卸安裝螺絲釘，否則將導致控制器變形失效;
*流量開關的靶片不能與管道內壁及管道中其它節流器相接觸，否則容易導致開關不能正常復位。
