橢圓齒輪流量計是用來測量液體流量的精密儀表。系直讀累積式儀表，是計量流經管道內液體流量總和，橢圓齒輪流量計可選用機械顯示表頭和電子顯示表頭兩種計數機構，顯示表頭具有顯示累積流量、瞬時流量及回零功能，可實現現場顯示和遠傳控制。
它具有量程范圍大、壓力損失小、粘度適應性強，能測量高溫、高粘度液體、標定方便、安裝簡易等諸多優點，是容積式流量計的代表產品。

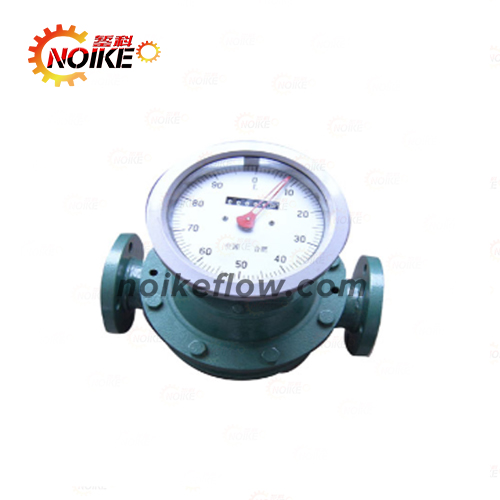

LC系列橢圓齒輪流量計，裝有現場指針顯示、字輪累計計數裝置，可以直接顯示流經管道內的液體累積流量。特別適用于成品油品介質的計量。廣泛用于石油、化工、化纖、交通、商業、食品、醫藥衛生等工業部門的無腐蝕介質的流量計量。
橢圓齒輪流量計由流量變送器和計數機構組成。變送器的主要部分是由裝有一對橢圓齒輪轉子的計量室和密封聯軸器組成。計數機構則包含減速機構、精度調節機構，計數器和電脈沖發信器等部件。
計量室內主要有一對橢圓齒輪與蓋板構成初月形空腔作為流量的計量單位。橢圓齒輪靠流量計進出口處的壓力差推動而旋轉，從而不斷地把進口處的液體經初月形空腔計量后送到出口處，每轉流過的液體量是圖中新月腔的四倍，由密封聯軸器將橢圓齒輪旋轉的總數，以及旋轉的快慢傳遞給計數機構，通過指針顯示和字輪累積，即可知道通過管道中的液體總量。在計數機構中還可安裝脈沖發信器即成了帶發信的橢圓齒輪流量計，與本公司電顯示儀表配套，可以實現遠傳(定量、累積、瞬時等功能)自動。
7.1 流量計的基本誤差，由各檢定流量點的各次測得值分別按下式計算：(容積法)
E=(Vmmdash;V)/ V×100%
Emdash;mdash;流量計誤差(一般指累積誤差)取二位有效數字。
Vmmdash;mdash;流量計測得值(即示值)
Vmdash;mdash;經修正后，流量標準裝置測得值(即實際值)
由基本誤差計算公式，當Vmgt;V時，流量計基本誤差為”+”值，表示流量計走快了。
為了使流量計誤差在基本誤差限之內，往往需要進行誤差調整。即通過更換裝在計數器內的一對調節齒輪(調整牙)來改變機械傳動速比，從而使流量計的示值得以調整。
誤差調整不能改變流量計的流量特性，僅使其特性曲線人為地處于新的坐標系中。
一般來說，在規定的(或實際使用的)流量范圍內，其大與小流量檢定點的基本誤差范圍不大于規定精度的基本誤差限，均可通過誤差調整使其流量計基本誤差合格。
已使用過的流量計，一般先用原有的調節齒輪進行誤差檢定，然后根據具體的誤差情況再進行誤差調整。
1.設計時的標準雙層齒輪是38/35，在檢驗時若發現流量計走快了，即出現(+)誤差，如+1.02～+0.3時，應將雙層齒輪38/35調換成41/38，這時誤差曲線原點便由38/35齒輪對應的零位，上移到41/38齒輪對應得+0.63的位置(參看表)，這樣誤差曲線便處于新的坐標系中，而流量計的誤差被調整在+0.39～-0.33的范圍內，便達到合格要求(見圖一)。
2、流量計在使用中，由于工作條件不同和變化，誤差往往會變化，可能超差，只要誤差范圍不超過1%，一般均可調到合格，例如儀表誤差下降至-0.7～+0.2，而需要調換雙層齒輪時，首先應看雙層齒輪是多少齒的，若是41/38齒輪時，則應將該齒輪相對應的誤差+0.63作為零位(即坐標原點)，這時應將41/38齒輪調換成40/37雙層齒輪，這時誤差曲線原點便由41/38齒輪對應的零位，下移到40/37齒輪+0.43的位置，這樣誤差曲線便處于新的坐標系中。
